2. 0 विभिन्न विद्युत स्विचगियर ज्ञान

20. तड़ित रोधक का क्या कार्य है? प्रत्येक कैबिनेट में कम से कम एक तड़ित रोधक क्यों होता है?

बिजली बन्दी को वोल्टेज स्तर के अनुसार डिज़ाइन किया गया है और इसे गलत तरीके से स्थापित नहीं किया जाना चाहिए। कुछ को अलग-अलग उद्देश्यों के आधार पर अलग-अलग डिज़ाइन भी किया जाता है। उदाहरण के लिए, बिजली संयंत्र जो बिजली का उत्पादन करते हैं, वे जो लाइन ऑपरेशन के साथ हैं, और वे कैपेसिटर वाले हैं।

बिजली बन्दी मुख्य रूप से लाइन के सुरक्षित संचालन के लक्ष्य को प्राप्त करने के लिए लाइन के एक निश्चित खंड में उत्पन्न अत्यधिक वोल्टेज को अवशोषित करने के लिए उपयोग किया जाता है। उदाहरण के लिए, आने वाली कैबिनेट में लाइटनिंग अरेस्टर्स का एक सेट होता है जो कैबिनेट के अंदर लाइनों की सुरक्षा की रक्षा कर सकता है; जब बाहरी बिजली की आपूर्ति कैबिनेट में प्रवेश करती है, तो यह पहले से ही एक बिजली बन्दी से सुसज्जित होती है, इसलिए यदि बाहरी बिजली की आपूर्ति उच्च वोल्टेज उत्पन्न करती है, तो बिजली बन्दी की सुरक्षा के कारण कैबिनेट में प्रवेश करना अधिक सुरक्षित होता है; आउटगोइंग कैबिनेट का निचला सिरा एक लाइटनिंग अरेस्टर से लैस है, मुख्य रूप से ओवरवॉल्टेज घटना को देखते हुए जो वैक्यूम सर्किट ब्रेकर के खुलने और बंद होने के दौरान हो सकता है। इसलिए, ओवरवॉल्टेज अवशोषक को बदलने के लिए एक तड़ित रोधक स्थापित किया जाना चाहिए।

22. करंट ट्रांसफॉर्मर और जीरो सीक्वेंस ट्रांसफॉर्मर के कार्यों का वर्णन करें।

वर्तमान ट्रांसफॉर्मर मीटरिंग सुरक्षा भूमिका निभाता है;

शून्य अनुक्रम ट्रांसफार्मर एक सुरक्षात्मक भूमिका निभाता है।

23. क्या वर्तमान ट्रांसफॉर्मर को फिर से जोड़ा जा सकता है? क्यों?

सामान्य प्रवाह दिशा L1 → L2 है। यदि यह L2 से L1 में बदलता है, तो द्वितीयक रेखा डिज़ाइन को संशोधित करने की आवश्यकता है।

24. वीई कैबिनेट और रिंग नेटवर्क कैबिनेट में क्या अंतर है?

0.2 सेकंड के लिए ट्रांसफॉर्मर की सुरक्षा के लिए वीई कैबिनेट (मैनुअल वाहन) को सर्किट ब्रेकर के साथ खोला जाता है

0.02 सेकेंड के लिए लूप मेन कैबिनेट (फिक्स्ड टाइप) के लिए हाई वोल्टेज फ्यूज प्रोटेक्शन ट्रांसफॉर्मर

25. आर्द्रता नियंत्रक का क्या कार्य है?

प्रेरण जांच के माध्यम से आर्द्रता का पता लगाएं, और यदि यह सामान्य आर्द्रता से अधिक है, तो इसे हीटिंग प्लेट को गर्म करके समायोजित करें। ऑपरेशन के दो तरीके हैं: स्वचालित और मैनुअल।

26. योजना आरेख का उद्देश्य क्या है?

मुख्य सर्किट लाइन पर इकट्ठे हुए घटकों और दिशा का प्रतिनिधित्व करता है

27. पीटी और सीटी शब्द क्या दर्शाते हैं?

पीटी - वोल्टेज ट्रांसफार्मर, सीटी - वर्तमान ट्रांसफार्मर

28. एसी और डीसी शर्तें क्या दर्शाती हैं?

एसी-प्रत्यावर्ती धारा, डीसी-प्रत्यक्ष धारा

29. सर्किट ब्रेकरों के लिए कितने ऑपरेटिंग मैकेनिज्म हैं?

मैनुअल, स्वचालित बिजली वितरण, चुंबकीय, वसंत और संपर्ककर्ता के लिए चुंबकीय चूषण। उदाहरण के लिए, कम दबाव वाला वायु स्विच मैन्युअल रूप से संचालित होता है

उच्च दबाव वाले वैक्यूम स्विच के लिए CD10 या CD17 (विद्युत चुम्बकीय तंत्र)।

CT8 या CT19 (स्प्रिंग मैकेनिज्म) का उपयोग करना

30. एयर स्विच कैबिनेट का कार्य क्या है और यह ट्रांसफॉर्मर की सुरक्षा कैसे करता है?

इसका कार्य वैक्यूम चाप बुझाने वाला है, जिसे बिजली संचरण के लिए लोड के साथ खोला और बंद किया जा सकता है। करंट ट्रांसफॉर्मर और उपकरणों के माध्यम से करंट को काटकर ट्रांसफार्मर को सुरक्षित किया जाता है। अन्य घटकों को अन्य उद्देश्यों के लिए भी स्थापित किया जा सकता है।

31. वैक्यूम सर्किट ब्रेकर क्या करता है?

वैक्यूम चाप बुझाने का उपयोग करके लोड के साथ खोलने और बंद करने में सक्षम।

32. वैक्यूम स्विच का स्ट्रोक क्या होना चाहिए?

स्ट्रोक: 11 ± 1 स्प्रिंग कम्प्रेशन: 4 ± 1 VE: 8 ± 0.5

33. सर्किट ब्रेकरों का वर्गीकरण:

(1) वैक्यूम सर्किट ब्रेकर: चाप बुझाने वाले माध्यम और मुख्य इन्सुलेशन माध्यम के रूप में वैक्यूम (100000 पारा के नीचे वैक्यूम डिग्री के साथ) का उपयोग करें। चाप बुझाने के लिए गतिशील और स्थिर संपर्क वैक्यूम चाप बुझाने वाले कक्ष में सील कर दिए गए हैं। मुख्य रूप से 10 वीके। 35KV वोल्टेज स्तर।

(2) सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर: अपेक्षाकृत देर से निकला। 1970 के दशक की शुरुआत में इसका व्यापक रूप से उपयोग किया गया था और वर्तमान में बिजली व्यवस्था में एक उन्नत उपकरण है, जो चाप बुझाने वाले माध्यम के रूप में SF6 गैस का उपयोग करता है। काटने की क्षमता सामान्य सर्किट ब्रेकर की तुलना में लगभग 10 गुना अधिक है। कम चाप वोल्टेज। लघु आर्किंग समय, कम संपर्क क्षति, और अक्सर संचालित किया जा सकता है। नुकसान: SF6 ज्यादा महंगा है। एक जटिल संरचना के साथ एक रीसाइक्लिंग डिवाइस की आवश्यकता होती है। चीन ने मुख्य घटक के रूप में 220KV और SF6 की उपस्थिति दर के साथ पूरी तरह से संलग्न समग्र विद्युत उपकरणों का निर्माण किया है। सर्किट ब्रेकर और आइसोलेशन स्विच चालू करें। ट्रांसफार्मर, तड़ित रोधक। सबस्टेशन के मुख्य उपकरण, जैसे कि बसबार, सभी SF6 गैस से भरे सीलबंद कंटेनरों में स्थापित होते हैं, जो सबस्टेशन के कब्जे वाले स्थान को बहुत कम कर देते हैं। यह अल्ट्रा-हाई वोल्टेज विद्युत उपकरणों के विकास की मुख्य दिशा है। विदेशों में इसका व्यापक रूप से उपयोग किया गया है।

(3) सर्किट ब्रेकर: चाप बुझाने वाले माध्यम के रूप में संपीड़ित हवा का उपयोग करता है। वर्तमान में, यह अल्ट्रा-हाई प्रेशर के मामले में मुख्य उत्पादक है। मैं घरेलू स्तर पर 380KV का उत्पादन करता हूं। विदेशों में 765KV का उत्पादन किया गया है।

(4) स्व-निर्मित सर्किट ब्रेकर: चाप को बुझाने के लिए चाप उड़ाने के लिए एक चाप की क्रिया के तहत गैस में विघटित होने के लिए निश्चित मीडिया का उपयोग करें। कम वोल्टेज और कम रुकावट। कृषि इलेक्ट्रॉनिक प्रणालियों के लिए उपयुक्त।

(5) मैग्नेटिक ब्लोइंग सर्किट ब्रेकर: आर्क बुझाने वाले ग्रिड में एक चाप को उड़ाने के लिए एक चुंबकीय क्षेत्र का उपयोग करें।

34. पावर ट्रांसफार्मर

एक ट्रांसफार्मर एक विद्युत उपकरण है जो वोल्टेज (वर्तमान) को परिवर्तित करता है। यह सत्ता नहीं बदल सकता।

मूल संरचना: इसमें मुख्य रूप से एक बंद लोहे की कोर और दो कॉइल (यानी वाइंडिंग्स) होते हैं जो लोहे की कोर पर अलग-अलग घुमावों के साथ लपेटे जाते हैं और एक दूसरे से अलग होते हैं। एड़ी करंट और हिस्टैरिसीस नुकसान को कम करने के लिए, लोहे की कोर सिलिकॉन स्टील शीट से बनी होती है, जिसे इन्सुलेशन पेंट के साथ लेपित किया जाता है, जिसकी मोटाई 0.35-0.5 मिमी और अच्छी चुंबकीय चालकता होती है। यह ट्रांसफार्मर में बंद चुंबकीय सर्किट बनाता है। प्राइमरी कॉइल को थिक कॉइल टाइप प्राइमरी एज कहा जाता है, और सेकेंडरी कॉइल को सेकेंडरी कॉइल टाइप सेकेंडरी एज कहा जाता है, थ्री-फेज सिंगल-फेज ट्रांसफॉर्मर को जोड़कर बनाया गया थ्री-फेज ट्रांसफॉर्मर ग्रुप थ्री-फेज ट्रांसफॉर्मर है।

35. वर्तमान ट्रांसफॉर्मर

मूल संरचना: एक वर्तमान ट्रांसफार्मर एक कनवर्टर है जिसका उपयोग सीमा का विस्तार करने के लिए किया जाता है।

मूल संरचना एक साधारण वोल्टेज डिवाइस की तरह ही होती है, जो लोहे की कोर से बनी होती है और लोहे की कोर पर एक मूल और सहायक कुंडल घाव होता है। जब उपयोग किया जाता है, तो मुख्य उपकरण का प्राथमिक पक्ष परीक्षण के तहत सर्किट के भार के साथ श्रृंखला में जुड़ा होता है, और सहायक पक्ष 5A एमीटर और सुरक्षात्मक रिले के वर्तमान तार के साथ श्रृंखला में जुड़ा होता है। क्योंकि इसका प्राथमिक पक्ष एक मोटे तार का उपयोग करता है, इसके घुमाव केवल एक या कई होते हैं, इसलिए इसका कैथोड छोटा होता है और वोल्टेज बहुत कम होता है। परीक्षण के तहत सर्किट के साथ श्रृंखला में जुड़े होने के बाद, पूरक धारा नहीं बदली जाती है। द्वितीयक पक्ष तार बहुत पतला है और घुमाव बहुत हैं, लेकिन इसकी प्रेरित क्षमता अधिक नहीं है (केवल कुछ वोल्ट), और द्वितीयक एमीटर और रिले कॉइल का प्रतिरोध बहुत छोटा है। काम करते समय, द्वितीयक पक्ष को शॉर्ट सर्किट स्थिति माना जा सकता है। ट्रांसफॉर्मर के ऑपरेटिंग सिद्धांत के अनुसार, चार्जिंग ट्रांसफॉर्मर के प्राइमरी साइड करंट का अनुपात घुमावों की संख्या के व्युत्क्रमानुपाती होना चाहिए:

L1/L2=W2/W1 या L1=W2/W1L2. W2/W1=K2 परिवर्तन अनुपात।

36. वोल्टेज ट्रांसफॉर्मर

मूल संरचना: यह एक विशेष ट्रांसफॉर्मर है जो वोल्टेज रेंज का विस्तार करता है, और मूल संरचना नियमित ट्रांसफॉर्मर की तरह ही होती है। इसलिए, वोल्टेज ट्रांसफॉर्मर U1/U2=W1/W2 के प्राथमिक और द्वितीयक पक्षों के बीच वोल्टेज संबंध।

37. तड़ित रोधक

मूल सिद्धांत: जब ओवरवॉल्टेज प्रसारित होता है। आंतरिक और बाहरी अंतराल S1 और S2 का एक साथ टूटना। ओवरवॉल्टेज के आयाम को सीमित करते हुए, ग्राउंडिंग डिवाइस के माध्यम से मजबूत बिजली का प्रवाह जमीन में प्रवाहित होता है।

चीन में सबसे बड़ी बिजली दुर्घटनाओं में से एक: 12 अगस्त, 1989 को शेडोंग में हुआंगदाओ ऑयल डिपो में एक बड़ी आग। 19 लोगों की मौत हो गई और 78 घायल हो गए। 3. आग से 60000 टन कच्चा तेल बह गया। लाखों युआन का प्रत्यक्ष नुकसान।

38. उच्च वोल्टेज इंसुलेटर

उच्च वोल्टेज इन्सुलेटर फ़ंक्शन: बसबार और लाइव कंडक्टर को समर्थन और ठीक करने के लिए उपयोग किया जाता है, और लाइव कंडक्टर या कंडक्टर और पृथ्वी के बीच पर्याप्त दूरी और इन्सुलेशन सुनिश्चित करता है; इन्सुलेटर इन्सुलेशन सतह के आकार से प्राप्त होता है।

विभिन्न वोल्टेज स्तरों के इंसुलेटर। विभिन्न प्रभावी ऊंचाइयों को छोड़कर। सतह की स्थिति भी अलग है। सतह को उच्च और निम्न अवतल और उत्तल स्कर्ट किनारों में बनाया गया है। इसकी सतह की लंबाई बढ़ाने के लिए।

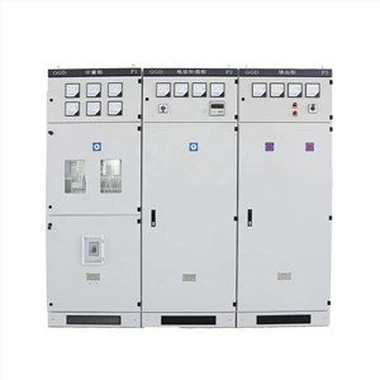

उत्पाद लिंक

http://www.switchgear-china.com/switchgear%2फ्लो-वोल्टेज-स्विचगियर/gcs-विद्युत-वितरण-स्विच-पावर.html

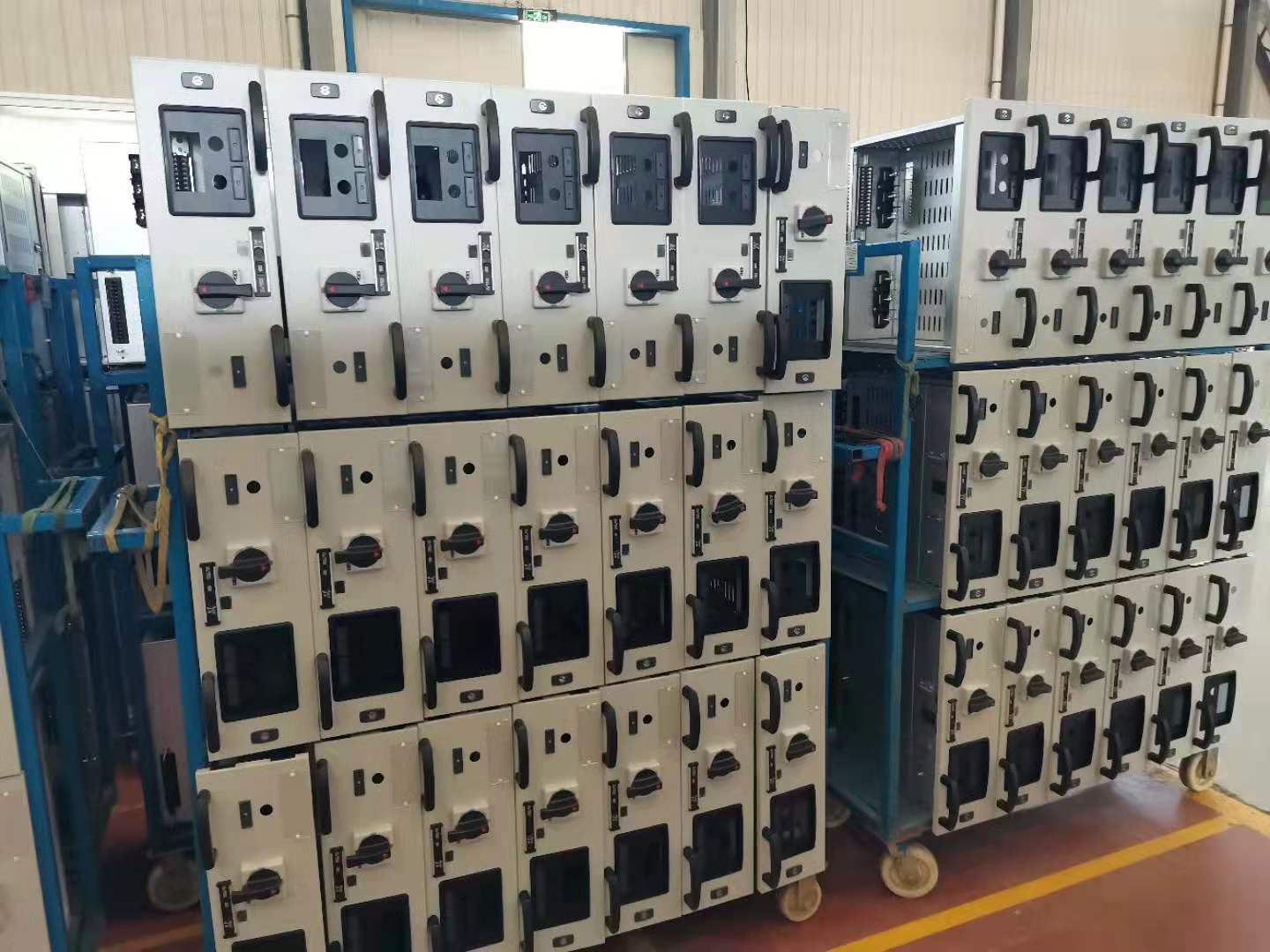

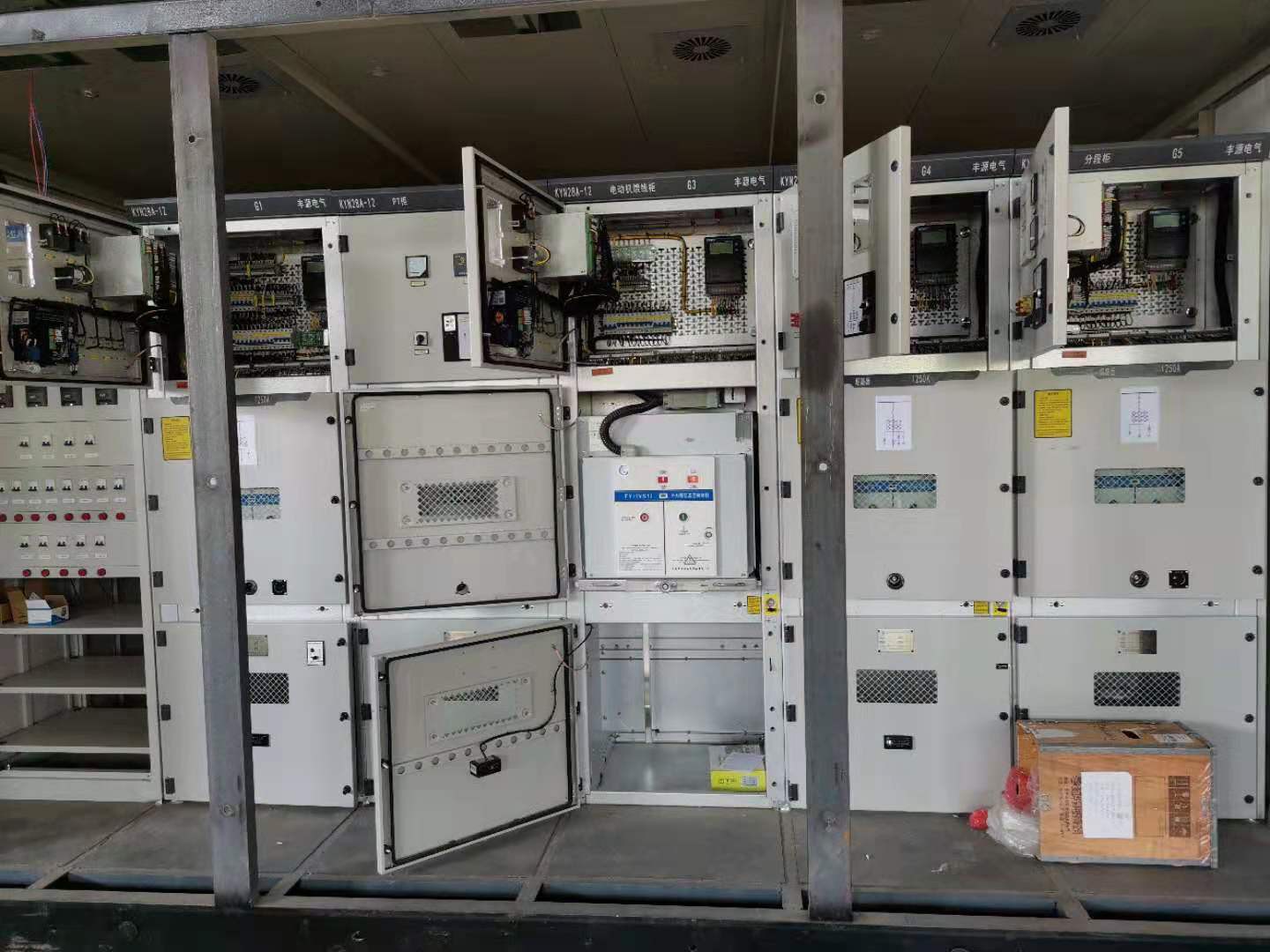

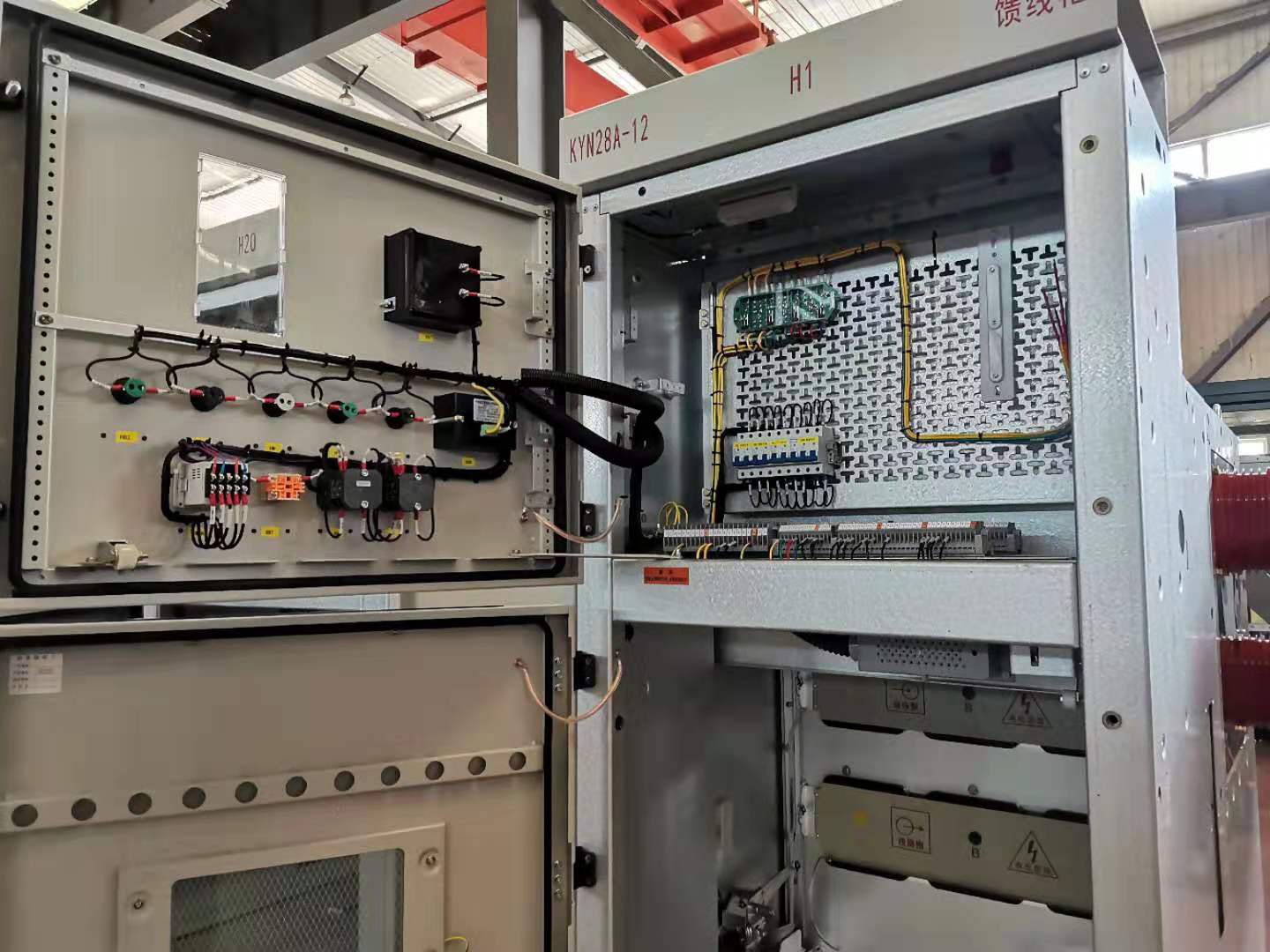

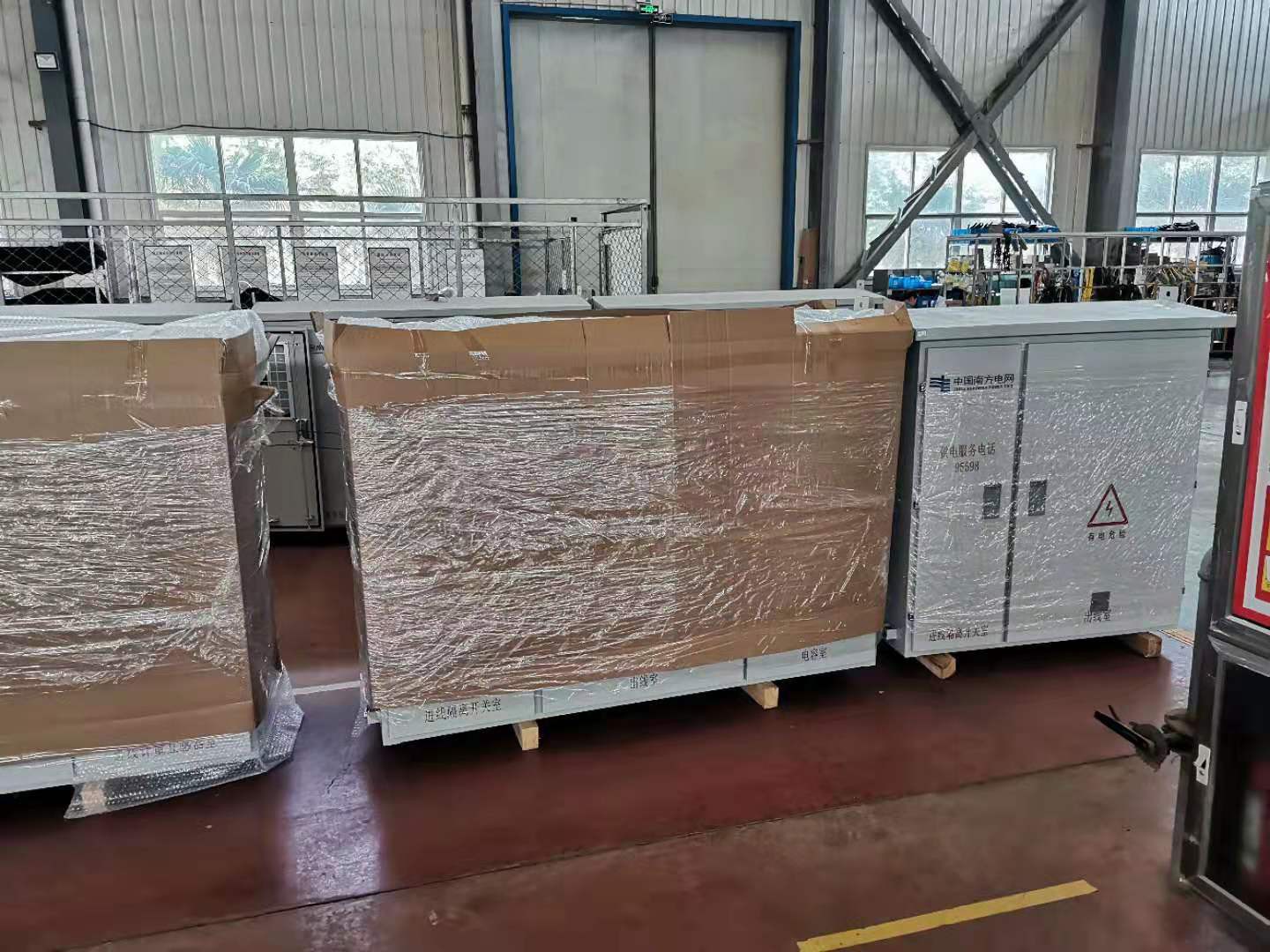

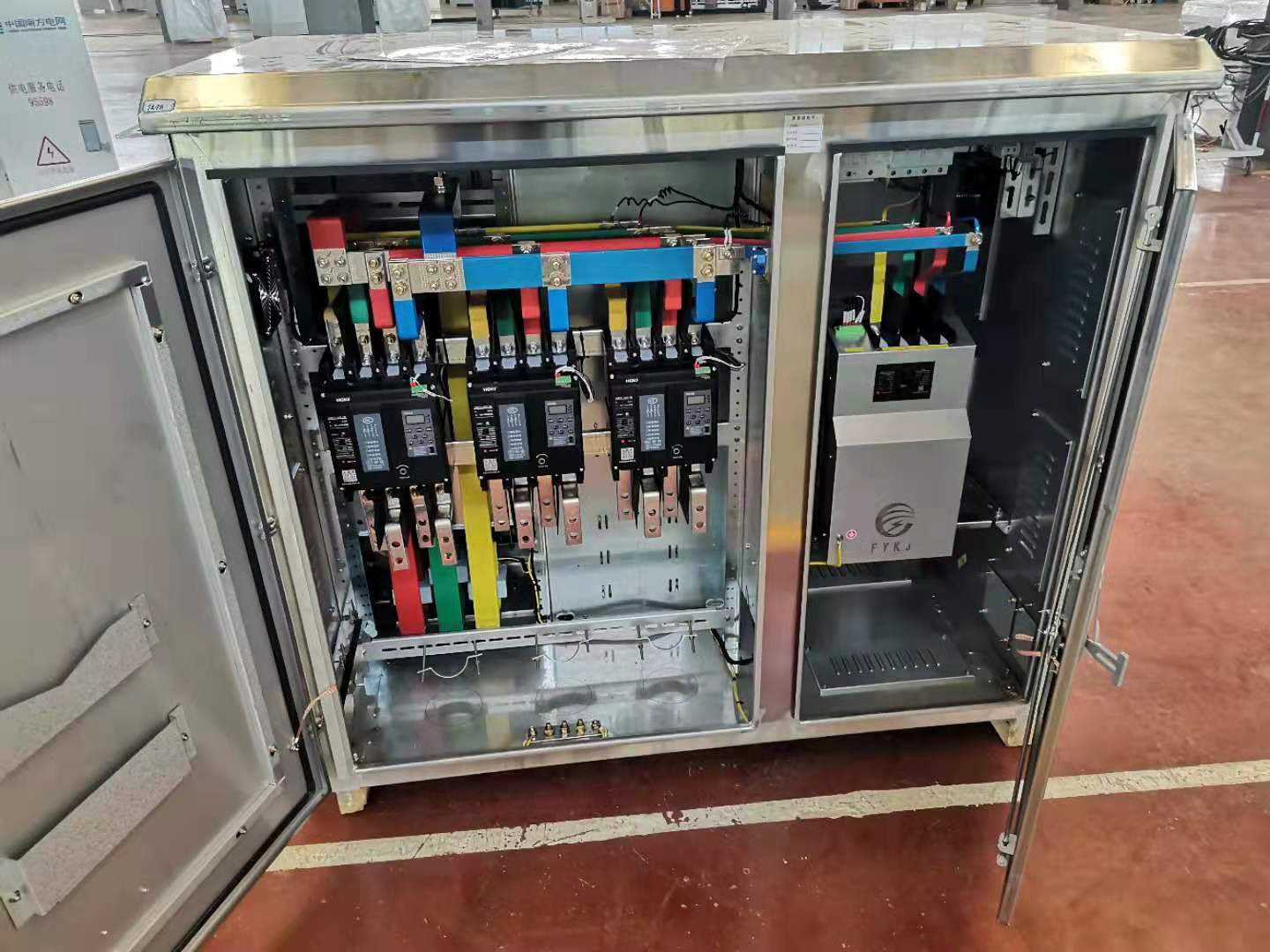

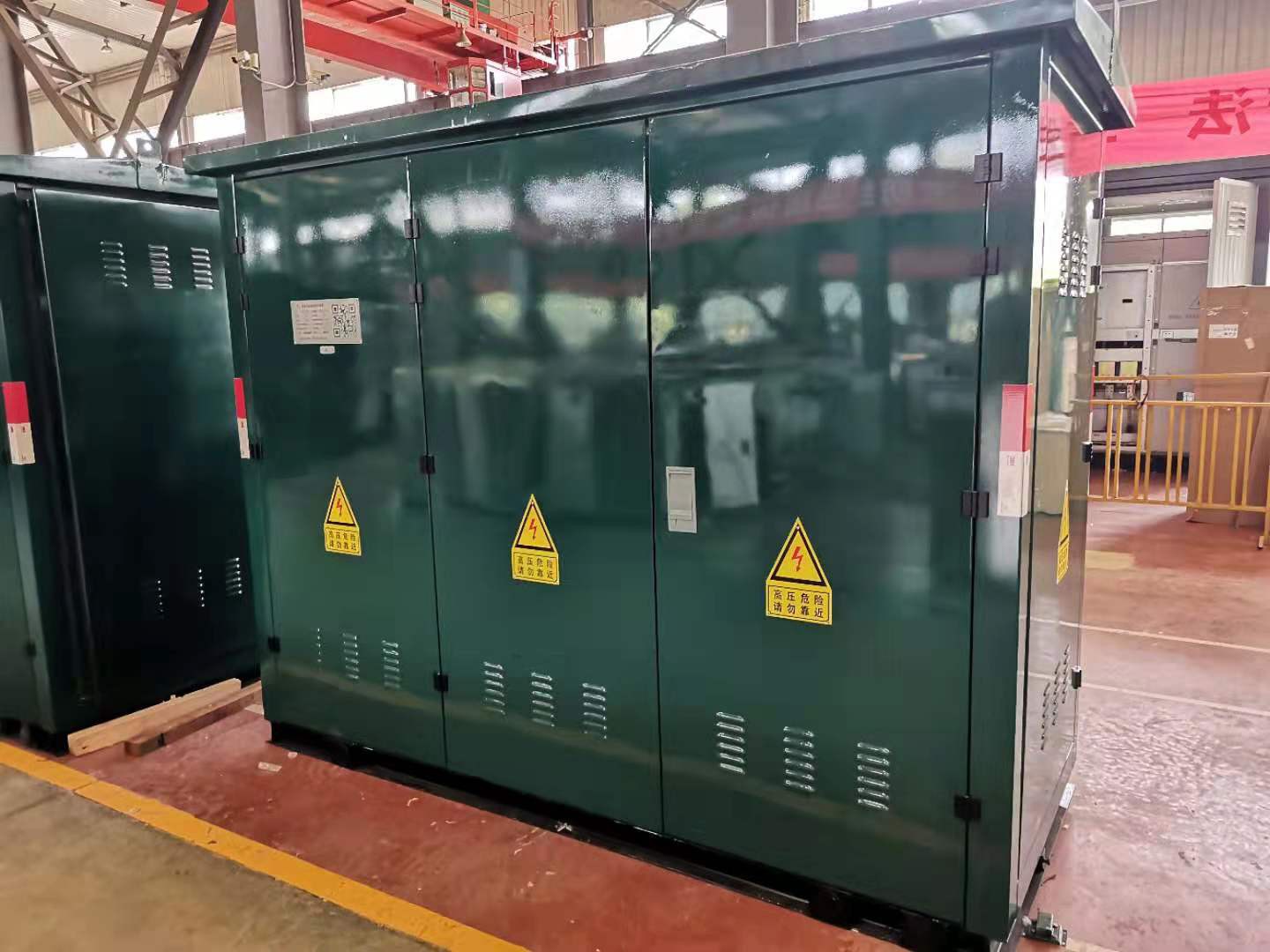

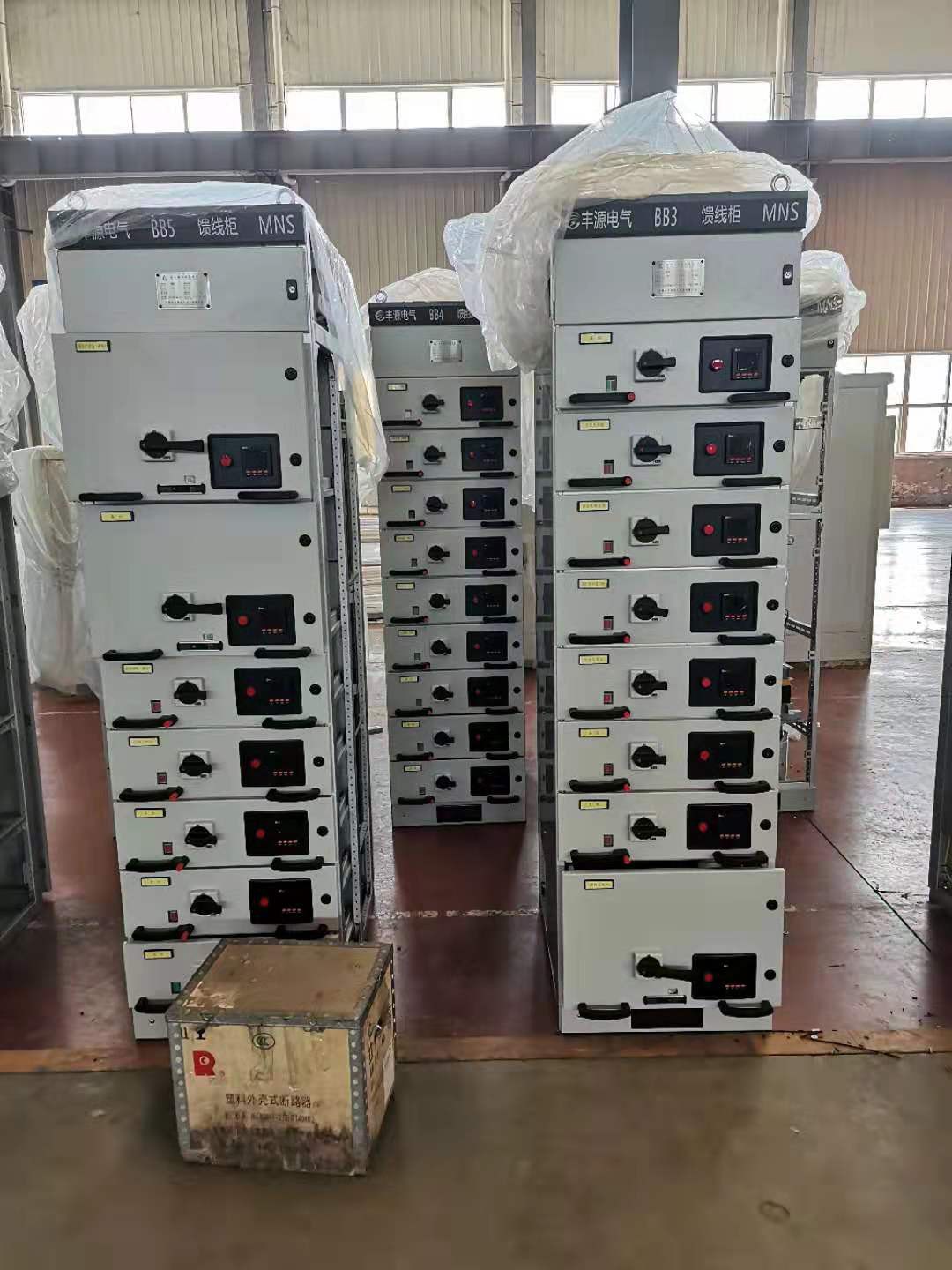

उत्पाद फोटो

यह उत्पाद आमतौर पर अनुकूलित किया जाता है।
हम एक निर्माता हैं और हमारे पास एक पेशेवर तकनीकी विभाग है जो ग्राहकों की जरूरतों के अनुसार डिजाइन और समाधान प्रदान कर सकता है।
डिजाइन चित्र प्राप्त करने के लिए कृपया हमारे बिक्री कर्मियों से संपर्क करें

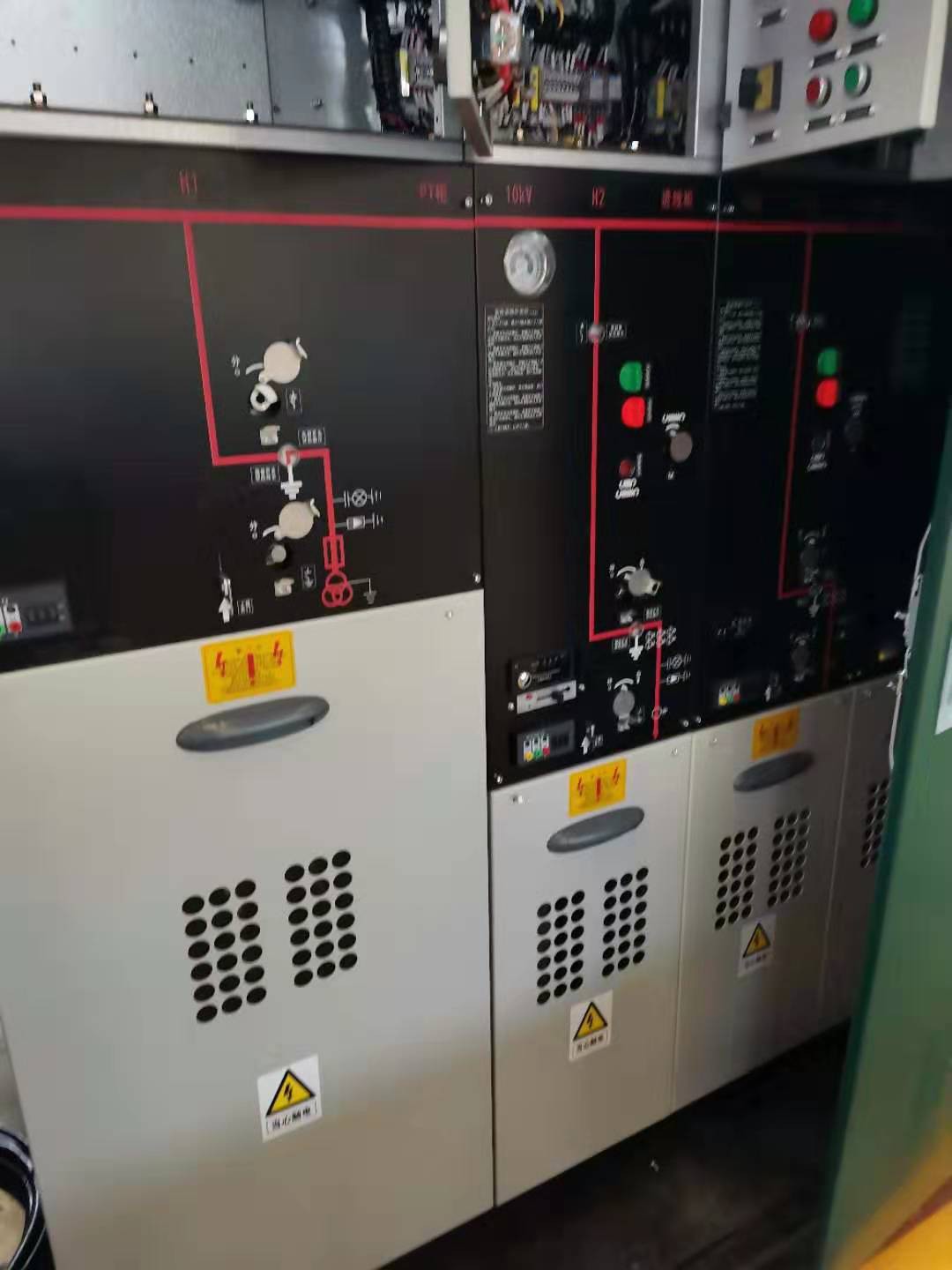

आपके संदर्भ के लिए यहां हमारे ग्राहक उदाहरण हैं
