इंडोर गैस इंसुलेटेड पैनल पावर डिस्ट्रीब्यूशन 33kv GIS स्विचगियर

इनडोर गैस अछूता पैनल बिजली वितरण 33kv जीआईएस स्विचगियर

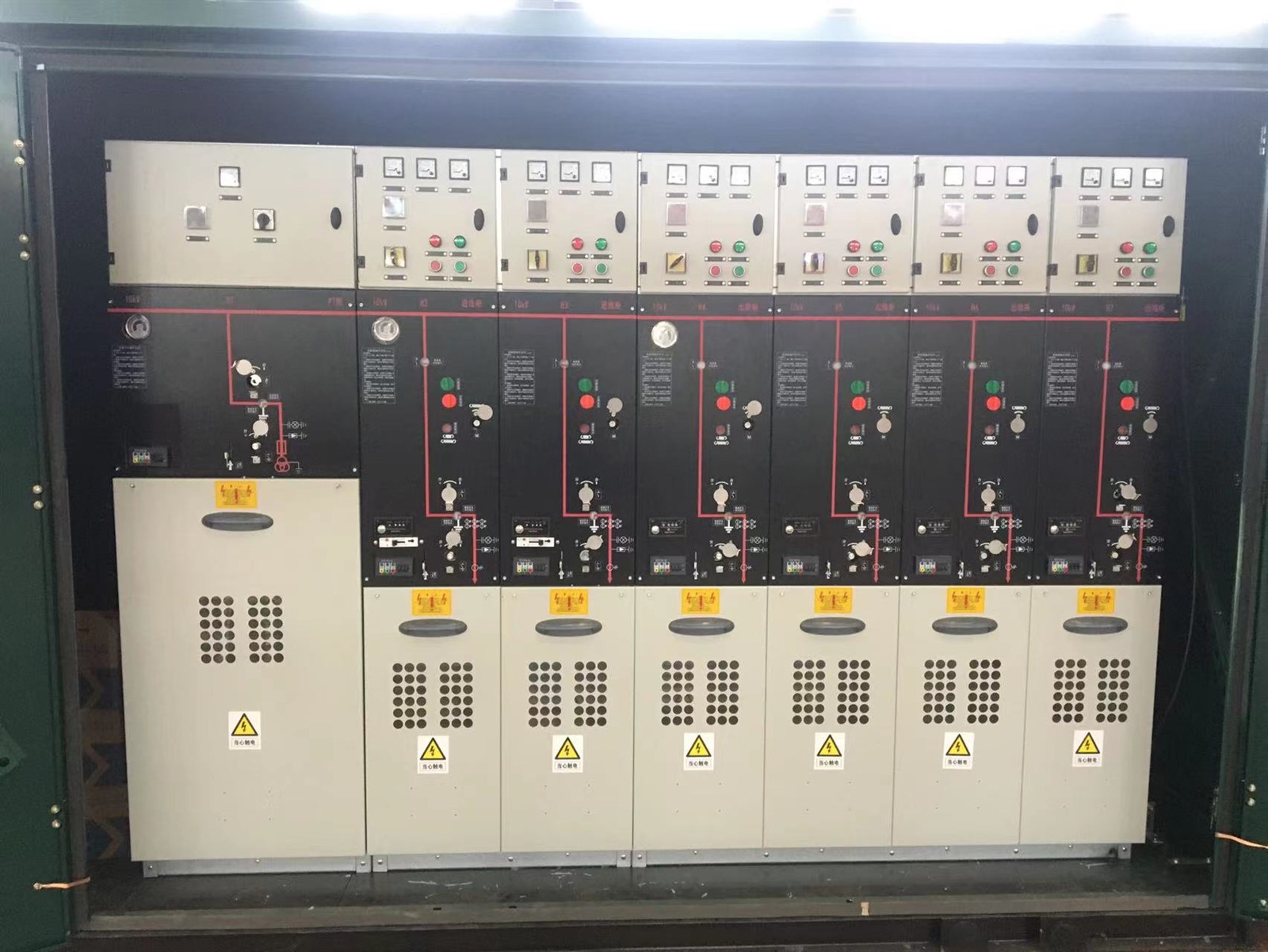

एयर इंसुलेटेड रिंग नेटवर्क कैबिनेट - विस्तार योग्य एसएफ 6 रिंग नेटवर्क कैबिनेट, स्वतंत्र रूप से जोड़ा जा सकता है, इसका आकार छोटा है, सुरक्षित और विश्वसनीय है, और रखरखाव की आवश्यकता नहीं है।

SF6 गैस का उपयोग इन्सुलेशन और चाप बुझाने वाले माध्यम के रूप में किया जाता है, और निरंतर चुंबकीय क्षेत्र चाप रोटेशन विधि मजबूत चाप बुझाने की क्षमता, अच्छा ब्रेकिंग प्रदर्शन, कम ओवरवॉल्टेज, लंबे विद्युत जीवन और रखरखाव मुक्त चाप बुझाने वाले कक्ष को सुनिश्चित करती है।

लोड स्विच - फ्यूज संयोजन विद्युत उपकरण में तीन स्थिति फ़ंक्शन, सही सीलिंग, विश्वसनीय ऑपरेटिंग तंत्र और लॉकिंग है।

ग्राउंडिंग स्विच में शॉर्ट-सर्किट क्लोजिंग फंक्शन होता है।

कैबिनेट बॉडी एल्यूमीनियम लेपित जिंक शीट के साथ मुद्रांकन और झुकने से बनती है, जो मजबूत और भरोसेमंद है।

संस्था की ओर से 96 घंटे का सॉल्ट स्प्रे टेस्ट कराया गया।

मुख्य बसबार के इंसुलेटेड बसबार को कैबिनेट के बीच धातु के विभाजन से अलग किया जाएगा और एडी करंट उत्पन्न नहीं करेगा। बसबार के दोनों सिरों को इंसुलेशन सीलिंग से सील किया जाएगा।

मुख्य बसबार के जंक्शन पर विद्युत क्षेत्र की सघनता और आंशिक निर्वहन को रोकने के उपाय किए जाने चाहिए।

फ़्यूज़ का वोल्टेज इक्वलाइजिंग कवर स्विचगियर के इन्सुलेशन प्रदर्शन को सुनिश्चित करता है, बिना विद्युत क्षेत्र की एकाग्रता और आंशिक निर्वहन के।

रिंग नेटवर्क कैबिनेट में निम्नलिखित अंतराल शामिल हैं: स्विच अंतराल, बस अंतराल, केबल अंतराल, तंत्र अंतराल और नियंत्रण सुरक्षा अंतराल

1) लोड स्विच

लोड स्विच की एक निश्चित ऑन-लोड ब्रेकिंग क्षमता होती है, जिसका अर्थ है कि उन्हें हल्के भार के तहत खोलने और बंद करने के लिए सक्रिय किया जा सकता है, लेकिन उन्हें बार-बार संचालित नहीं किया जा सकता है। आम तौर पर, लोड स्विच फ़्यूज़ से लैस होते हैं और अलगाव स्विच की तुलना में मजबूत चाप बुझाने की क्षमता होती है।

2) अलगाव स्विच

जब सर्किट ब्रेकर सर्किट को डिस्कनेक्ट करता है, तो आइसोलेशन स्विच का डिस्कनेक्शन सहायक स्विच के रूप में कार्य करते हुए जीवित और मृत भागों को स्पष्ट रूप से अलग करने की अनुमति देता है।

सर्किट ब्रेकरों की संपर्क स्थिति के लिए सहज बाहरी संकेतकों की कमी के कारण, और कुछ मामलों में, यह गारंटी नहीं दी जा सकती है कि इसका संकेत संपर्क की स्थिति के अनुरूप है, सक्रिय और स्पष्ट रूप से अलग करने के लिए अलगाव स्विच का उपयोग करना आवश्यक है गैर सक्रिय भाग।

इसके अलावा, डिस्कनेक्टर में प्राकृतिक चाप बुझाने की एक निश्चित क्षमता होती है, जिसका उपयोग अक्सर वोल्टेज ट्रांसफॉर्मर और लाइटनिंग अरेस्टर जैसे छोटे करंट वाले उपकरणों के इनपुट और डिस्कनेक्शन के लिए किया जाता है, और सर्किट ब्रेकर और कई उपकरणों के बीच कनेक्शन, स्विचिंग बनाता है डिस्कनेक्टर के माध्यम से सर्किट ब्रेकर का अधिक लचीला और सुविधाजनक।

3) सर्किट ब्रेकर

एक स्विचिंग डिवाइस जो सामान्य सर्किट स्थितियों के तहत करंट को बंद, कैरी और डिस्कनेक्ट कर सकता है, और निर्दिष्ट समय के भीतर असामान्य सर्किट स्थितियों के तहत करंट को बंद, कैरी और डिस्कनेक्ट कर सकता है।

4) ग्राउंडिंग स्विच

मुख्य रूप से उपकरण रखरखाव के लिए उपयोग किया जाता है, रखरखाव प्रक्रिया के दौरान अचानक बिजली कॉल को रोकने के लिए, रखरखाव उपकरण के दोनों सिरों को जमीन पर रखा जाना चाहिए।

उच्च-वोल्टेज वितरण कैबिनेट का ग्राउंडिंग स्विच आमतौर पर आउटपुट लोड पक्ष पर आधारित होता है। हाई-वोल्टेज डिस्ट्रीब्यूशन कैबिनेट के लोड साइड की मरम्मत करते समय (जैसे कि कसने वाले बोल्ट, केबल को अलग करना, आदि), हमें स्विच को डिस्कनेक्ट करने और वितरण कैबिनेट के ग्राउंडिंग स्विच को एक ही समय में बंद करने की आवश्यकता होती है। यह अचानक बिजली कॉल को बिजली के झटके से होने वाली दुर्घटनाओं से बचा सकता है, और शेष चार्ज को भी डिस्चार्ज कर सकता है, जो रखरखाव सुरक्षा के लिए फायदेमंद है

पर्यावरण की स्थिति

(1) उपयुक्त ऊँचाई: 2000 मीटर से कम या उसके बराबर उपयुक्त

(2) तापमान: -40 डिग्री ~ प्लस 55 डिग्री सापेक्ष

(#) आर्द्रता: दैनिक मतलब 95 प्रतिशत से कम या इसके बराबर, मासिक मतलब 90 प्रतिशत से कम या इसके बराबर

(4) भूकंप क्षति का क्रम: स्तर 8 से कम या उसके बराबर











Q5: OEM/ODM उपलब्ध है?

ए: हाँ, यह है! हमारे उत्पादों को अनुकूलित किया जा सकता है। हमारे पास डिज़ाइन और इंजीनियर टीमें हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।

Q6: आप निर्माता या ट्रेडिंग कंपनी हैं?
ए: हम कारखाने हैं, 20 साल के निर्माता अनुभव के साथ 100 प्रतिशत पेशेवर निर्माता के रूप में, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों का उत्पादन कर सकते हैं और हम 100 प्रतिशत उत्पादों की गुणवत्ता को भी नियंत्रित कर सकते हैं।

Q7: कीमत बातचीत के जरिए किया जा सकता है?

एक: हाँ, कीमत परक्राम्य है। इसे आपकी मात्रा या पैकेज के अनुसार बदला जा सकता है

Q8: कैसे निरीक्षण के बारे में?

ए: हमारे पास कच्चे माल से लेकर अंतिम उत्पादों तक पूरी निरीक्षण प्रणाली है जिसमें तापमान वृद्धि परीक्षण, नमक छिड़काव परीक्षण कंडक्टर प्रकार परीक्षण, यांत्रिक जीवन परीक्षण शामिल हैं।

Q9: भुगतान शर्तें क्या है?

ए: टीटी, पेपैल, वेस्टर्न यूनियन, अलीबाबा व्यापार आश्वासन और एल / सी स्वीकार्य है। अग्रिम में 30 प्रतिशत टी / टी, शिपमेंट से पहले 70 प्रतिशत शेष।

Q10: कंपनी द्वारा दी जाने वाली सेवा क्या है?

ए: हमारे पास पेशेवर इंजीनियर टीम है जो विभिन्न ग्राहक आवश्यकता तक पहुंचने के लिए मोल्ड को डिजाइन और विकसित कर सकती है।

हमारे पास पूर्व-बिक्री से लेकर बिक्री के बाद तक अच्छी सेवा प्रदान करने के लिए बिक्री टीम भी है।

यह उत्पाद आमतौर पर अनुकूलित किया जाता है।
हम एक निर्माता हैं और हमारे पास एक पेशेवर तकनीकी विभाग है जो ग्राहकों की जरूरतों के अनुसार डिजाइन और समाधान प्रदान कर सकता है।
डिजाइन चित्र प्राप्त करने के लिए कृपया हमारे बिक्री कर्मियों से संपर्क करें

आपके संदर्भ के लिए यहां हमारे ग्राहक उदाहरण हैं

युगांडा के ग्राहक

7.1	तकनीकी गारंटी अनुसूची: रिंग मुख्य इकाइयां
वस्तु	विवरण	इकाई	मांग	गारंटीकृत मूल्य
1.0	टाइप / मॉडल	-	राज्य	आरएमयू
2.0	इन्सुलेट माध्यम	-	निर्वात /SF6	एसएफ6
2.1	विघ्न डालने वाला माध्यम		निर्वात /SF6	एसएफ6
2.2	ट्रांसफार्मर सुरक्षा (फ्यूज/सर्किट ब्रेकर)		परिपथ वियोजक	परिपथ वियोजक
3.0	आवेदन मानक	-	आईईसी और बी.एस	आईईसी
4.1	नाममात्र वोल्टेज रेटिंग	के। वी	11	11
4.2	अधिकतम वोल्टेज रेटिंग	के। वी	12	12
4.3	मूल्यांकन आवृत्ति	हर्ट्ज	50	50
4.4	रेत वोल्टेज के साथ बिजली की आवृत्ति	के। वी	28	28
4.5	आवेग वोल्टेज का सामना करता है	केवीपी	95	95
5.0	रेटेड वर्तमान बसबार	A	630	630
5.1	रेटेड वर्तमान केबल (स्विच)	A	630	630
5.2	रेटेड वर्तमान (टी-ऑफ)	A	125	125
5.3	सर्किट ब्रेकर के लिए रेटेड वर्तमान	A	125	125
6.0	तोड़ने की क्षमता
6.1	बंद लूप (केबल स्विच)	A	630	630
6.4	शॉर्ट सर्किट ब्रेकिंग करंट	केए	20	20
6.5	रेटेड बनाने की क्षमता	केए	50	50
6.6	रेटेड कम समय वर्तमान 3 सेकंड	केए	20	20
7.0	DIMENSIONS			सीटीसी	सी.सी.टी.सी
	ऊंचाई	मिमी		1950	1950
	चौड़ाई	मिमी		1170	1545
	गहराई	मिमी		750	750
8	क्या RMU का निर्माण लाइसेंस के तहत किया गया है, यदि ऐसा है तो कंपनी का नाम बताएं			हेनान फेंगयुआन पावर टेक्नोलॉजी कं, लि।



यदि अधिक विवरण की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें
