हाई-वोल्टेज लोड स्विच, सर्किट ब्रेकर और आइसोलेशन स्विच के कार्य और अंतर

हाई-वोल्टेज लोड स्विच, सर्किट ब्रेकर और आइसोलेशन स्विच के कार्य और अंतर

उच्च वोल्टेज अलगाव स्विच का उद्देश्य:

आइसोलेशन स्विच का उपयोग मुख्य रूप से उन हिस्सों को मज़बूती से अलग करने के लिए किया जाता है, जिन्हें रखरखाव कार्य की सुरक्षा सुनिश्चित करने के लिए उच्च-वोल्टेज वितरण उपकरण में जीवित भागों से अलग करने की आवश्यकता होती है।

अलगाव स्विच के संपर्क सभी हवा में उजागर होते हैं और स्पष्ट वियोग बिंदु होते हैं। आइसोलेशन स्विच में चाप बुझाने वाला उपकरण नहीं होता है, इसलिए इसका उपयोग लोड करंट या शॉर्ट-सर्किट करंट को काटने के लिए नहीं किया जा सकता है। अन्यथा, उच्च वोल्टेज के तहत, वियोग बिंदु एक मजबूत चाप उत्पन्न करेगा और इसे अपने आप बुझाना मुश्किल होगा। यह आर्किंग (फेज टू ग्राउंड या फेज टू फेज शॉर्ट सर्किट), उपकरणों को जलाने और व्यक्तिगत सुरक्षा को खतरे में डालने का कारण भी बन सकता है, जो एक गंभीर दुर्घटना है जिसे "लोड के साथ आइसोलेशन स्विच को खींचना" कहा जाता है। सिस्टम के ऑपरेशन मोड को बदलने के लिए कुछ सर्किटों को स्विच करने के लिए अलगाव स्विच का भी उपयोग किया जा सकता है।

उदाहरण के लिए:

डुअल बस सर्किट में, रनिंग सर्किट को एक बस से दूसरी बस में स्विच करने के लिए आइसोलेशन स्विच का उपयोग किया जा सकता है। वहीं, इसका इस्तेमाल कुछ छोटे करंट सर्किट को ऑपरेट करने के लिए भी किया जा सकता है।

(1) खोलने के बाद, एक विश्वसनीय इन्सुलेशन अंतर स्थापित करें और रखरखाव कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करने के लिए एक स्पष्ट वियोग बिंदु के साथ बिजली आपूर्ति से रखरखाव की आवश्यकता वाले उपकरण या लाइन को अलग करें।

(2) परिचालन आवश्यकताओं के अनुसार तारों को बदलें।

स्विच एक बेस, रॉड टाइप पोस्ट इंसुलेटर, कंडक्टिव नाइफ, लेफ्ट और राइट कॉन्टैक्ट्स और ट्रांसमिशन पार्ट्स से बना होता है, जिसे वी-टाइप आइसोलेशन स्विच के रूप में भी जाना जाता है। आइसोलेशन स्विच को आवश्यकतानुसार ग्राउंडिंग स्विच से सुसज्जित किया जा सकता है और 35-110kV के वोल्टेज स्तरों में व्यापक रूप से उपयोग किया जाता है।

उच्च वोल्टेज लोड स्विच का कार्य:

(1। उद्देश्य

उच्च वोल्टेज लोड स्विच उच्च वोल्टेज सर्किट ब्रेकर और उच्च वोल्टेज अलगाव स्विच के बीच कार्यों के साथ एक विद्युत उपकरण है। उच्च वोल्टेज लोड स्विच का उपयोग अक्सर उच्च वोल्टेज फ्यूज के साथ श्रृंखला में किया जाता है; बिजली ट्रांसफार्मर को नियंत्रित करने के लिए उपयोग किया जाता है। हाई-वोल्टेज लोड स्विच में एक साधारण चाप बुझाने वाला उपकरण होता है क्योंकि यह एक निश्चित मात्रा में लोड करंट और ओवरलोड करंट को चालू और बंद कर सकता है। हालाँकि, यह शॉर्ट-सर्किट करंट को डिस्कनेक्ट नहीं कर सकता है, इसलिए इसे आमतौर पर शॉर्ट-सर्किट सुरक्षा प्रदान करने के लिए उच्च-वोल्टेज फ़्यूज़ के साथ श्रृंखला में उपयोग किया जाता है।

(2) विशेषताएँ

यह बिजली की आपूर्ति को अलग कर सकता है और इसमें स्पष्ट वियोग बिंदु होते हैं, जो ज्यादातर निश्चित उच्च-वोल्टेज उपकरणों के लिए उपयोग किए जाते हैं। कोई चाप बुझाने वाला उपकरण नहीं है, जो बंद अवस्था में सामान्य कामकाजी धारा और शॉर्ट सर्किट सर्किट सर्किट से गुजर सकता है। सर्किट को लोड के साथ जोड़ने और डिस्कनेक्ट करने के लिए सख्ती से प्रतिबंधित है, और इसे अक्सर उच्च वोल्टेज सर्किट ब्रेकर के साथ श्रृंखला में प्रयोग किया जाता है।

(3) कार्य

लोड करंट को तोड़ने और शॉर्ट-सर्किट करंट बनाने के लिए उपयोग किया जाता है, लोड करंट, क्लोज-लूप करंट, नो-लोड ट्रांसफॉर्मर और केबल चार्जिंग करंट और शॉर्ट-सर्किट करंट बनाने के लिए उपयोग किया जाता है। ग्राउंडिंग स्विच से लैस लोड स्विच शॉर्ट-सर्किट धाराओं का सामना कर सकते हैं। ट्रिपिंग डिवाइस के साथ एक लोड स्विच फ़्यूज़ संयोजन डिवाइस और एक उच्च ब्रेकिंग क्षमता फ़्यूज़ एक चरण विफलता ट्रिपिंग फ़ंक्शन से सुसज्जित है, जो शॉर्ट-सर्किट करंट को काट सकता है और एक सुरक्षात्मक उपकरण के रूप में काम कर सकता है।

(उच्च वोल्टेज लोड स्विच मॉडल)

उपयोग पर्यावरण के दृष्टिकोण से, इनडोर और आउटडोर प्रकार हैं;

चाप बुझाने वाले रूपों और बुझाने वाले मीडिया के दृष्टिकोण से, तेल, संपीड़ित हवा, गैस उत्पादन, वैक्यूम, एसएफ 6, आदि हैं;

SF6 प्रकार लोड स्विच:

इन्सुलेशन और चाप बुझाने वाले माध्यम के रूप में SF6 (सल्फर हेक्साफ्लोराइड) गैस का उपयोग करके लोड स्विच को SF6 लोड स्विच कहा जाता है। इसका उपयोग लोड करंट और ओवरलोड करंट को बनाने और तोड़ने के साथ-साथ नो-लोड लाइन, नो-लोड ट्रांसफॉर्मर और कैपेसिटर बैंकों को बनाने और तोड़ने के लिए किया जा सकता है। फ़्यूज़ के साथ श्रृंखला में उपयोग किया जाता है, यह शॉर्ट सर्किट धाराओं को तोड़ सकता है और इसमें मजबूत चाप बुझाने की क्षमता होती है। यह बड़े शॉपिंग मॉल, औद्योगिक और खनन उद्यमों, शहरी आवासीय क्षेत्रों, बिजली वितरण, स्विचिंग स्टेशनों, हवाई अड्डों, सबवे, खेल स्थलों, अस्पतालों, छोटे माध्यमिक सबस्टेशनों और अन्य स्थानों के लिए उपयुक्त है।

SF6 लोड स्विच के लाभ:

(1) स्विच, ओपनिंग और ग्राउंडिंग के कार्यों को इंटरलॉकिंग और एक कॉम्पैक्ट तंत्र के तीन पदों के साथ SF6 गैस से भरे एक एपॉक्सी राल खोल में एकीकृत और पैक किया जाता है।

(2) उच्च सुरक्षा और विश्वसनीयता।

(3) बिजली की आपूर्ति के बिना रिले सुरक्षा उपकरण ट्रांसफार्मर के ओवरक्रैक भाग में फ्यूज की सुरक्षा की कमी की भरपाई करता है।

(4) छोटे आकार, हल्के वजन, आसान रखरखाव, सुविधाजनक और सुरक्षित संचालन।

हाई वोल्टेज सर्किट ब्रेकर

एक सर्किट ब्रेकर, जिसे हाई-वोल्टेज स्विच के रूप में भी जाना जाता है, न केवल हाई-वोल्टेज सर्किट में नो-लोड करंट और लोड करंट को काट या बंद कर सकता है, बल्कि रिले के माध्यम से ओवरलोड करंट और शॉर्ट-सर्किट करंट को भी काट सकता है। सुरक्षा उपकरण जब एक सिस्टम गलती होती है।

(1) सर्किट ब्रेकर्स का कार्य और कार्य

उच्च वोल्टेज सर्किट ब्रेकर बिजली व्यवस्था में सबसे महत्वपूर्ण उपकरणों में से एक हैं, जिनका उपयोग सामान्य परिस्थितियों में सर्किट को जोड़ने और डिस्कनेक्ट करने के लिए किया जाता है, और स्विच उपकरण जो दोषों के मामले में गलती धाराओं को जल्दी से डिस्कनेक्ट कर सकते हैं। शामिल:

● हाई-वोल्टेज लाइनों के नो-लोड करंट को काटें या बंद करें;

हाई-वोल्टेज लाइनों के लोड करंट को काटें या बंद करें;

हाई-वोल्टेज लाइन के फॉल्ट करंट को काटें या बंद करें।

(2) सर्किट ब्रेकरों का वर्गीकरण और विशेषताएँ

हाई वोल्टेज सर्किट ब्रेकर को मुख्य रूप से मल्टी ऑयल सर्किट ब्रेकर, लो ऑयल सर्किट ब्रेकर, सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर, वैक्यूम सर्किट ब्रेकर, कंप्रेस्ड एयर सर्किट ब्रेकर आदि में बांटा गया है। उनकी विशेषताएं इस प्रकार हैं:

1) मल्टी ऑयल सर्किट ब्रेकर

इसे लागू करना सरल और सस्ता है, लेकिन इसकी उच्च तेल खपत, बड़ी मात्रा, भारी रखरखाव वर्कलोड और विस्फोट और आग की संवेदनशीलता के कारण।

बहु तेल सर्किट ब्रेकर एक उच्च वोल्टेज सर्किट ब्रेकर है जो इन्सुलेट तेल को चाप बुझाने वाले माध्यम और मुख्य इन्सुलेशन माध्यम के रूप में उपयोग करता है। इसकी संरचना सरल है, प्रक्रिया की आवश्यकताएं कम हैं, लेकिन इसकी मात्रा बड़ी है, और यह अधिक स्टील और इन्सुलेट तेल का उपयोग करती है।

2) कम तेल सर्किट ब्रेकर

यह कम तेल का उपयोग करता है और इसमें एक छोटी और मजबूत ईंधन टैंक संरचना होती है, जिसमें सामग्री की बचत, विस्फोट-सबूत और अग्निरोधक की विशेषताएं होती हैं। कम तेल सर्किट ब्रेकर का उपयोग सुरक्षित है, वितरण उपकरण को बहुत सरल करता है, जिससे यह आकार में छोटा और परिवहन में आसान हो जाता है।

कम तेल वाले सर्किट ब्रेकरों की एक सरल संरचना, उपयोग का एक लंबा इतिहास और समृद्ध परिचालन अनुभव है। वर्तमान में, वे अभी भी बिजली व्यवस्था में प्रमुख हैं। चीन में उत्पादित 20kV से कम तेल सर्किट ब्रेकर इनडोर हैं, जबकि 35kV और ऊपर आउटडोर हैं।

3) SF6 सर्किट ब्रेकर

अच्छा विद्युत प्रदर्शन, उच्च फ्रैक्चर वोल्टेज। उपकरण का संचालन, रखरखाव और ओवरहाल बहुत सुविधाजनक है, ओवरहाल चक्र लंबा है, ब्रेकिंग प्रदर्शन अच्छा है, और फर्श क्षेत्र छोटा है। विशेष रूप से, SF6 पूरी तरह से संलग्न समग्र विद्युत उपकरण विद्युत सबस्टेशन के फर्श क्षेत्र को बहुत कम कर सकते हैं।

सामान्यतया, SF6 इन्सुलेशन माध्यम के उत्कृष्ट प्रदर्शन के कारण ही, SF6 सर्किट ब्रेकरों ने कई उत्कृष्ट विशेषताओं को प्राप्त किया है।

उच्च फ्रैक्चर वोल्टेज। 220kV SF6 सर्किट ब्रेकर को केवल एक ब्रेक की आवश्यकता होती है, इसलिए इसकी संरचना निर्माण, स्थापना, डिबगिंग और संचालन के लिए सरल और सुविधाजनक है;

● एकाधिक सर्किट ब्रेकर और लंबे रखरखाव चक्रों की अनुमति दें;

● अच्छा ब्रेकिंग प्रदर्शन, उच्च ब्रेकिंग करंट के साथ SF6 सर्किट ब्रेकर, शॉर्ट आर्क बुझाने का समय, कोई गंभीर करंट कटऑफ घटना नहीं, और कैपेसिटिव करंट को तोड़ने पर कोई शासन नहीं;

आसानी से प्रज्वलित नहीं, संचालित करने के लिए सुरक्षित;

● भूमि पर कम कब्जा;

कीमत ज्यादा है।

4) वैक्यूम सर्किट ब्रेकर

वैक्यूम का उपयोग छोटी मात्रा और हल्के वजन के साथ इन्सुलेशन और चाप बुझाने वाले माध्यम के रूप में किया जाता है। हालांकि, चाप बुझाने वाले कक्ष प्रौद्योगिकी और सामग्रियों के लिए इसकी उच्च आवश्यकताएं हैं, और इसे कई बार लगातार संचालित किया जा सकता है। इसमें अच्छा ब्रेकिंग प्रदर्शन, कम कार्रवाई का समय, सरल संचालन और रखरखाव, उच्च विश्वसनीयता है, और वितरण प्रणालियों में कई कार्यों के लिए उपयुक्त है। यह व्यापक रूप से 35kV और नीचे के सिस्टम में उपयोग किया जाता है।

5) एयर सर्किट ब्रेकर

एयर सर्किट ब्रेकर को कंप्रेस्ड एयर सर्किट ब्रेकर के रूप में भी जाना जाता है। चाप को बुझाने के लिए पूर्व संग्रहित संपीड़ित हवा का प्रयोग करें। संपीड़ित हवा न केवल चाप बुझाने और इन्सुलेशन माध्यम के रूप में कार्य करती है, बल्कि संचरण के लिए प्रेरक शक्ति के रूप में भी कार्य करती है।

एयर सर्किट ब्रेकरों में उच्च शॉर्ट-सर्किट क्षमता, तेज कार्रवाई समय, छोटे आकार, हल्के वजन और आग का कोई खतरा नहीं होता है। हालांकि, उनकी संरचना जटिल और महंगी है, जिसके लिए संपीड़ित वायु प्रणालियों की स्थापना की आवश्यकता होती है। वे मुख्य रूप से विद्युत मापदंडों और 110kV और उससे अधिक के सर्किट ब्रेकिंग समय के लिए उच्च आवश्यकताओं के साथ-साथ उन स्थितियों में उपयोग किए जाते हैं जहां बड़े जनरेटर आउटलेट को उच्च रेटेड करंट और सर्किट ब्रेकिंग की आवश्यकता होती है। चीन में, यह आमतौर पर 110kV और उससे अधिक की बड़ी क्षमता वाली बिजली प्रणालियों में उपयोग किया जाता है, और मूल रूप से SF6 सर्किट ब्रेकरों द्वारा प्रतिस्थापित किया गया है।

6) SF6 पूरी तरह से संलग्न स्विचगियर (GIS)

यह सिस्टम लेआउट के अनुसार सर्किट ब्रेकर, डिस्कनेक्टर्स, ग्राउंडिंग स्विच, करंट ट्रांसफॉर्मर, वोल्टेज ट्रांसफॉर्मर, लाइटनिंग अरेस्टर, बस, इनकमिंग और आउटगोइंग लाइन बुशिंग या केबल टर्मिनल सहित ट्रांसफॉर्मर के अलावा सबस्टेशन में प्राथमिक उपकरण के डिजाइन का अनुकूलन करना है। और व्यवस्थित रूप से उन्हें एक पूरे में मिला दें।

इसका मुख्य लाभ छोटे पदचिह्न, कम स्थान पर कब्जा, उच्च परिचालन विश्वसनीयता, लंबे रखरखाव चक्र, बाहरी पर्यावरणीय परिस्थितियों से अप्रभावित, मजबूत भूकंपीय प्रतिरोध आदि हैं। मुख्य दोष यह है कि यह महंगा है। वर्तमान में, इसे मुख्य रूप से 110-500kV सिस्टम के लिए तेजी से लागू किया गया है।

(3) सर्किट ब्रेकर के मुख्य पैरामीटर

1) रेटेड वोल्टेज

रेटेड वोल्टेज सर्किट ब्रेकरों के दीर्घकालिक संचालन के लिए मानक वोल्टेज है। बिजली व्यवस्था में कार्यशील वोल्टेज के स्वीकार्य उतार-चढ़ाव के कारण, सर्किट ब्रेकर उच्चतम कार्यशील वोल्टेज को भी निर्दिष्ट करता है।

तालिका 1 सर्किट ब्रेकरों का रेटेड वोल्टेज और अधिकतम ऑपरेटिंग वोल्टेज

सर्किट ब्रेकर का चयन करते समय, रेटेड वोल्टेज को पहले चुना जाना चाहिए।

2) रेटेड वर्तमान

रेटेड करंट एक सर्किट ब्रेकर द्वारा अनुमत दीर्घकालिक ऑपरेटिंग करंट को संदर्भित करता है। चीन में निर्दिष्ट रेटेड धाराएँ 200A, 400A, 630A, 1000A, 1600A, 2000A, 3150A, 4000A, 5000A, 6300A, 8000A, 12500A, 16000A और 20000A हैं।

3) रेटेड ब्रेकिंग करंट IbrN

रेटेड वोल्टेज पर एक सर्किट ब्रेकर जिस अधिकतम सर्किट करंट को तोड़ सकता है, उसे रेटेड ब्रेकिंग करंट कहा जाता है।

चीन में निर्दिष्ट रेटेड ब्रेकिंग करंट 1.6kA, 3.15kA, 6.3kA, 8kA, 10kA, 12.5kA, 16kA, 20kA, 25kA, 31.5kA, 40kA, 50kA, 63kA, 80kA और 100kA है।

4) रेटेड ब्रेकिंग क्षमता एसबीआरएन

रेटेड ब्रेकिंग क्षमता, एक सर्किट ब्रेकर की ब्रेकिंग क्षमता को चिह्नित करने के लिए उपयोग की जाती है।

5) वर्तमान आईएमसी बनाने रेटेड

रेटेड मेकिंग करंट सर्किट ब्रेकर की मेकिंग क्षमता का प्रतिनिधित्व करता है, और इसका आकार है:

सर्किट ब्रेकर, लोड स्विच और आइसोलेशन स्विच के बीच अंतर

(1) अलगाव स्विच

यह केवल zd सिस्टम के नो-लोड करंट को डिस्कनेक्ट और कनेक्ट कर सकता है, और मुख्य वायरिंग सिस्टम के लिए एक स्पष्ट डिस्कनेक्शन पॉइंट के रूप में और रखरखाव के दौरान सिस्टम के लिए एक स्पष्ट डिस्कनेक्शन पॉइंट के रूप में कार्य करता है।

(2) लोड स्विच

सिस्टम के सामान्य लोड करंट को डिस्कनेक्ट और कनेक्ट करना संभव है, लेकिन यह वर्जन सिस्टम के फॉल्ट करंट को अलग नहीं कर सकता है।

(3) सर्किट ब्रेकर

सिस्टम के सामान्य लोड करंट को डिस्कनेक्ट और कनेक्ट करने में सक्षम होने के अलावा, यह सिस्टम के फॉल्ट और शॉर्ट सर्किट करंट को डिस्कनेक्ट और कनेक्ट भी कर सकता है।

उत्पाद लिंक

http://www.switchgear-china.com/vacuum-circuit-breaker/indoor-vacuum-circuit-breaker/indoor-withdrawable-vacuum-circuit-breaker.html

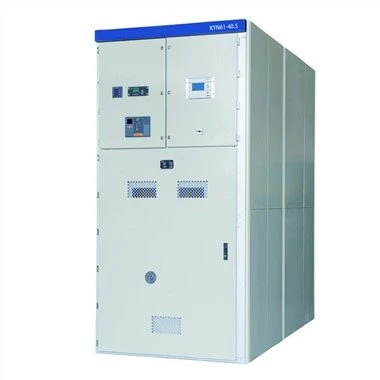

उत्पाद फोटो
