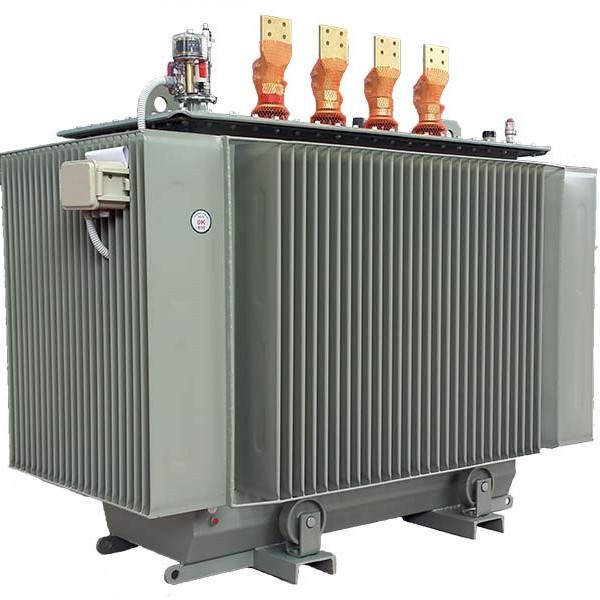

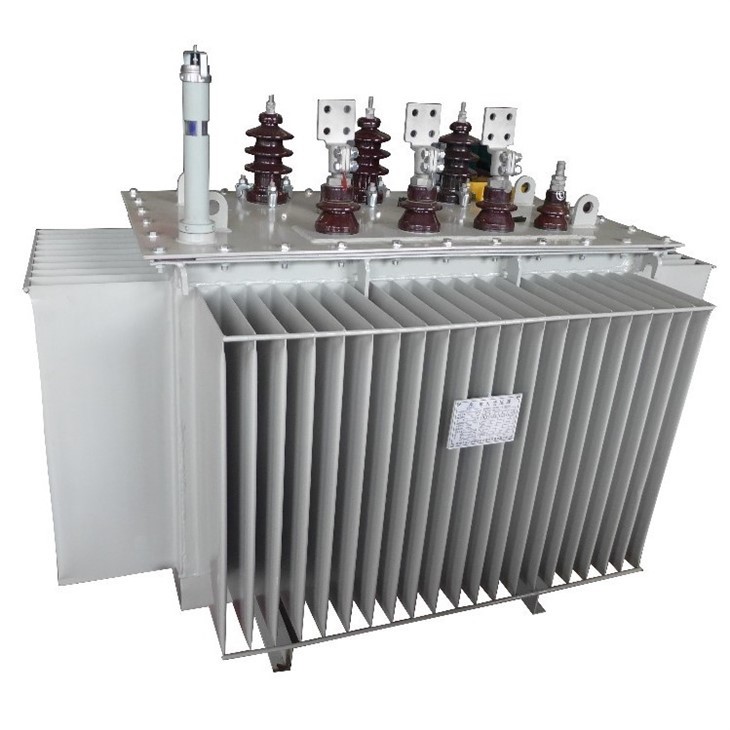

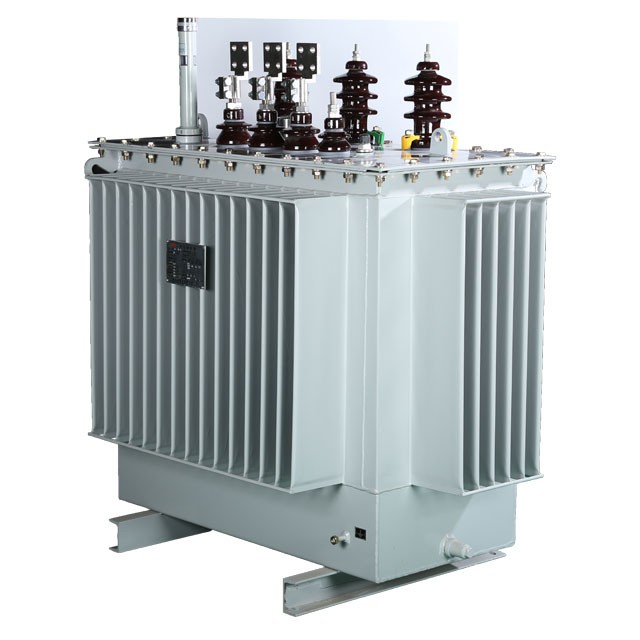

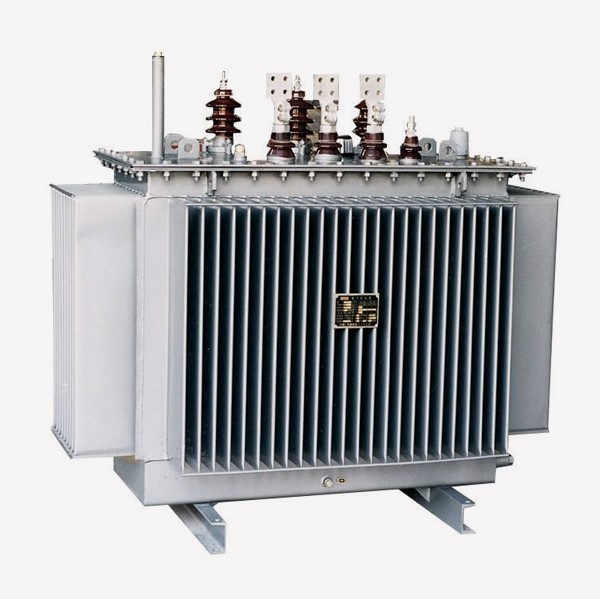

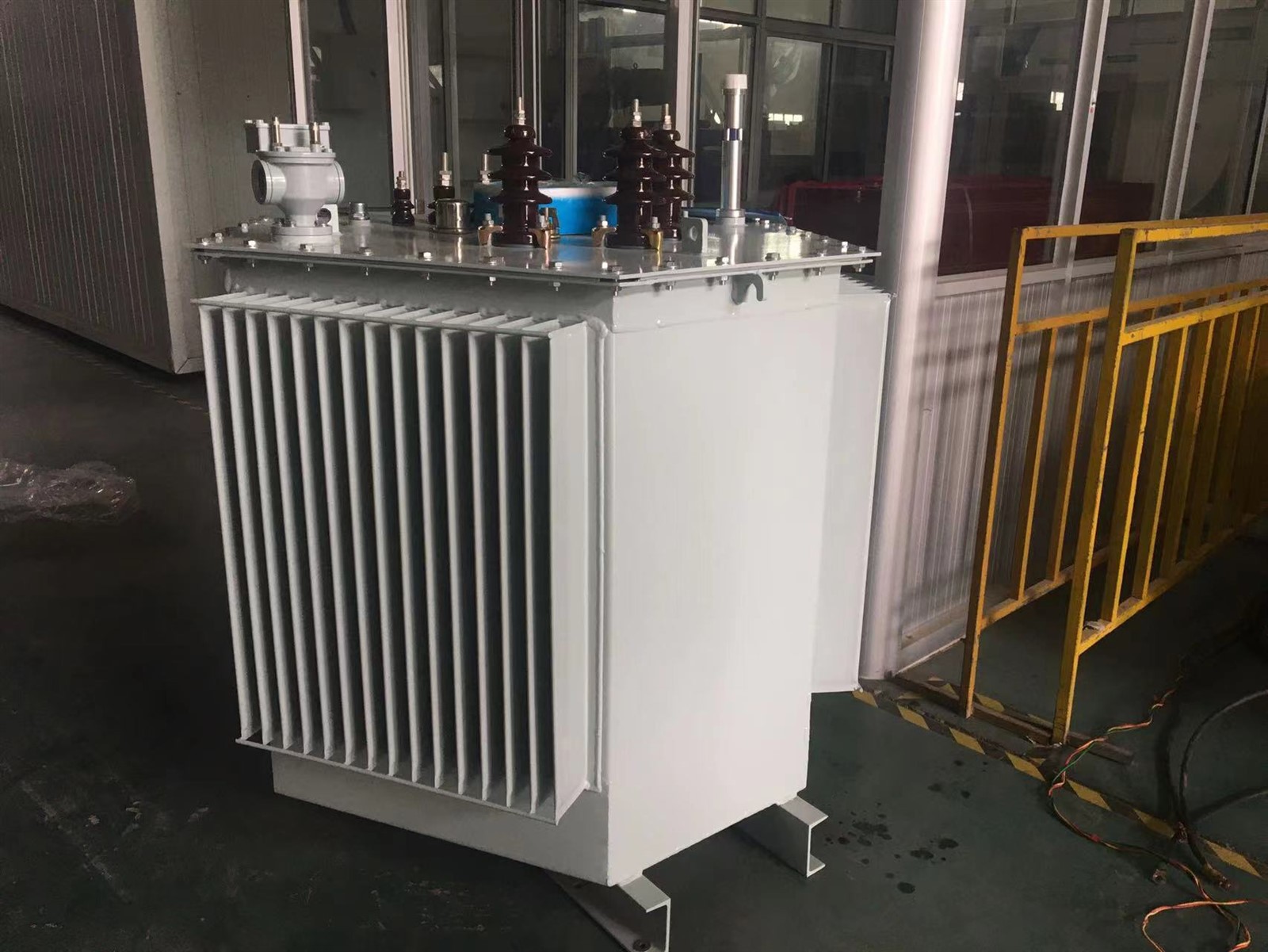

3 चरण स्टेप अप ट्रांसफार्मर अनाकार कोर ट्रांसफार्मर

3 चरण स्टेप अप ट्रांसफार्मर अनाकार कोर ट्रांसफार्मर

तेल वितरण ट्रांसफार्मर औद्योगिक और खनन उद्यमों और नागरिक भवनों की बिजली आपूर्ति और वितरण प्रणालियों में महत्वपूर्ण उपकरणों में से एक हैं। वे उपयोगकर्ताओं द्वारा उपयोग किए जाने वाले 10 (6) kV या 35kV के नेटवर्क वोल्टेज को 230/400V बस वोल्टेज तक कम कर देते हैं। यह उत्पाद एसी 50 (60) हर्ट्ज, तीन-चरण अधिकतम नेमप्लेट क्षमता 2500kVA (एकल-चरण अधिकतम नेमप्लेट क्षमता 833kVA, एकल-चरण ट्रांसफार्मर आमतौर पर अनुशंसित नहीं है) के लिए उपयुक्त है, और घर के अंदर (बाहर) इस्तेमाल किया जा सकता है। क्षमता 315kVA या उससे कम होने पर इसे पोल पर स्थापित किया जा सकता है। परिवेश का तापमान 40 डिग्री से अधिक नहीं है, -25 डिग्री से कम नहीं है, अधिकतम दैनिक औसत तापमान 30 डिग्री है, अधिकतम वार्षिक औसत तापमान 20 डिग्री है, और सापेक्ष आर्द्रता 90% (परिवेश) से अधिक नहीं है तापमान 25 डिग्री है), ऊंचाई 1000 मीटर से अधिक नहीं होगी। यदि यह उपरोक्त उपयोग शर्तों का अनुपालन नहीं करता है, तो जीबी के प्रासंगिक प्रावधानों के अनुसार उचित कोटा समायोजन किया जाना चाहिए।

विकास का इतिहास

ट्रांसफार्मर तेल एक पेट्रोलियम आधारित तरल है जिसमें दहन की क्षमता होती है और इसमें पर्यावरणीय कमियां होती हैं। हालाँकि, ट्रांसफार्मर तेल के उत्कृष्ट प्रदर्शन और कम कीमत के कारण, अधिकांश बिजली ट्रांसफार्मर अभी भी इन्सुलेशन और शीतलन माध्यम के रूप में ट्रांसफार्मर तेल का उपयोग करते हैं।

19वीं सदी के अंत में, ट्रांसफार्मर ने इन्सुलेशन और शीतलन माध्यम के रूप में ट्रांसफार्मर तेल का उपयोग करना शुरू कर दिया, जिससे तेल में डूबे हुए ट्रांसफार्मर का उदय हुआ। प्रचुर प्राकृतिक भंडारण और कम कीमतों के अलावा, ट्रांसफार्मर तेल का इसकी निम्नलिखित विशेषताओं के कारण व्यापक रूप से उपयोग किया गया है।

1) जब फाइबर सामग्री के साथ संयोजन में उपयोग किया जाता है, तो इन्सुलेशन प्रदर्शन अच्छा होता है, जो इन्सुलेशन दूरी को कम कर सकता है और लागत को कम कर सकता है।

2) ट्रांसफार्मर तेल में कम चिपचिपापन और अच्छा ताप हस्तांतरण प्रदर्शन होता है।

3) यह हवा में नमी के प्रभाव से लोहे की कोर और वाइंडिंग को प्रभावी ढंग से बचा सकता है।

4) इन्सुलेशन पेपर और कार्डबोर्ड को ऑक्सीजन की कार्रवाई से सुरक्षित रखें, इन्सुलेशन सामग्री की उम्र बढ़ने को कम करें, और ट्रांसफार्मर की सेवा जीवन का विस्तार करें।

कुछ विशेष प्रयोजन के छोटे और मध्यम आकार के ट्रांसफार्मर और गैस ट्रांसफार्मर को छोड़कर, बड़े और मध्यम आकार के अधिकांश ट्रांसफार्मर अभी भी शीतलन और इन्सुलेशन माध्यम के रूप में ट्रांसफार्मर तेल का उपयोग करते हैं।

ट्रांसफार्मर के तेल से संसेचित ट्रांसफार्मर के इन्सुलेशन में गर्मी प्रतिरोध ग्रेड ए और दीर्घकालिक ऑपरेटिंग तापमान 105 डिग्री होता है।

वर्गीकरण

चरण विभेदन

इसे तीन-चरण ट्रांसफार्मर और एकल-चरण ट्रांसफार्मर में विभाजित किया जा सकता है। तीन-चरण विद्युत प्रणालियों में, आमतौर पर तीन-चरण ट्रांसफार्मर का उपयोग किया जाता है। जब क्षमता बहुत बड़ी होती है और परिवहन स्थितियों के कारण सीमित होती है, तो ट्रांसफार्मर समूह बनाने के लिए तीन एकल-चरण ट्रांसफार्मर का उपयोग तीन-चरण बिजली प्रणालियों में भी किया जा सकता है।

घुमावदार भेदभाव

इसे दोहरी वाइंडिंग ट्रांसफार्मर और ट्रिपल वाइंडिंग ट्रांसफार्मर में विभाजित किया जा सकता है। आमतौर पर, ट्रांसफार्मर डबल वाइंडिंग ट्रांसफार्मर होते हैं, जिनमें लोहे की कोर पर दो वाइंडिंग होती हैं, एक मूल वाइंडिंग होती है और दूसरी सेकेंडरी वाइंडिंग होती है। तीन वाइंडिंग ट्रांसफार्मर एक बड़ी क्षमता (5600 केवीए से ऊपर) वाला ट्रांसफार्मर है जिसका उपयोग तीन अलग-अलग वोल्टेज ट्रांसमिशन लाइनों को जोड़ने के लिए किया जाता है। विशेष मामलों में, सैटन ट्रांसफार्मर भी होते हैं जो अधिक वाइंडिंग का उपयोग करते हैं।

संरचनात्मक वर्गीकरण

इसे कोर प्रकार के ट्रांसफार्मर और शेल प्रकार के ट्रांसफार्मर में विभाजित किया जा सकता है। यदि वाइंडिंग को लोहे की कोर के चारों ओर लपेटा जाता है, तो यह एक लोहे की कोर ट्रांसफार्मर है; यदि लोहे की कोर को वाइंडिंग की परिधि के चारों ओर लपेटा जाता है, तो यह एक लोहे के खोल वाला ट्रांसफार्मर है। दोनों केवल संरचना में थोड़े भिन्न हैं और सिद्धांत रूप में कोई आवश्यक अंतर नहीं है। पावर ट्रांसफार्मर सभी आयरन कोर प्रकार के होते हैं।

ट्रांसफार्मर में मुख्य रूप से एक आयरन कोर, वाइंडिंग, ऑयल टैंक, कंजर्वेटर, इंसुलेटिंग स्लीव, टैप चेंजर और गैस रिले होते हैं।

1. लौह कोर

लौह कोर ट्रांसफार्मर का चुंबकीय सर्किट हिस्सा है। ऑपरेशन के दौरान, गर्मी उत्पन्न करने के लिए हिस्टैरिसीस हानि और एड़ी धारा हानि उत्पन्न होती है। हीटिंग हानि को कम करने और मात्रा और वजन को कम करने के लिए, लोहे का कोर कोल्ड रोल्ड ग्रेन ओरिएंटेड सिलिकॉन स्टील शीट से बना होता है, जिसमें उच्च चुंबकीय चालकता गुणांक 0.35 मिमी से कम होता है। लौह कोर में वाइंडिंग की व्यवस्था के अनुसार, दो प्रकार होते हैं: कोर प्रकार और शेल प्रकार।

बड़ी क्षमता वाले ट्रांसफार्मर में, यह सुनिश्चित करने के लिए कि लौह कोर के नुकसान से उत्पन्न गर्मी को परिसंचरण के दौरान इन्सुलेट तेल द्वारा पूरी तरह से दूर किया जा सकता है, अच्छा शीतलन प्रभाव प्राप्त करने के लिए, शीतलन तेल चैनल अक्सर लौह कोर में स्थापित किए जाते हैं .

2. घुमावदार

वाइंडिंग और आयरन कोर दोनों ट्रांसफार्मर के मुख्य घटक हैं। वाइंडिंग के प्रतिरोध या जोड़ों पर संपर्क प्रतिरोध के कारण, जूल के नियम से ज्ञात होता है कि गर्मी उत्पन्न होती है। इसलिए, वाइंडिंग लंबे समय तक रेटेड करंट से अधिक करंट प्रवाहित नहीं कर सकती है। इसके अलावा, शॉर्ट-सर्किट करंट प्रवाहित करते समय, वाइंडिंग पर एक महत्वपूर्ण विद्युत चुम्बकीय बल उत्पन्न होगा और ट्रांसफार्मर को नुकसान होगा। वाइंडिंग के दो मूल प्रकार हैं: संकेंद्रित और अतिव्यापी।

ट्रांसफार्मर वाइंडिंग के मुख्य दोष इंटर टर्न शॉर्ट सर्किट और आवरण में शॉर्ट सर्किट हैं। इंटरटर्न शॉर्ट सर्किट मुख्य रूप से इन्सुलेशन की उम्र बढ़ने, या ट्रांसफार्मर ओवरलोड के दौरान और शॉर्ट सर्किट के माध्यम से इन्सुलेशन को यांत्रिक क्षति के कारण होता है। जब ट्रांसफार्मर के अंदर तेल का स्तर गिर जाता है, जिससे वाइंडिंग तेल के स्तर को उजागर कर देती है, तो इंटर टर्न शॉर्ट सर्किट भी हो सकता है; इसके अलावा, जब थ्रू शॉर्ट सर्किट होता है, तो ओवरकरंट के प्रभाव के कारण, वाइंडिंग विकृत हो जाती है, जिससे इन्सुलेशन को यांत्रिक क्षति होती है, और इंटर टर्न शॉर्ट सर्किट भी होता है। जब कोई इंटर टर्न शॉर्ट सर्किट होता है, तो शॉर्ट-सर्किट वाइंडिंग के अंदर का करंट रेटेड मूल्य से अधिक हो सकता है, लेकिन संपूर्ण वाइंडिंग का करंट रेटेड मूल्य से अधिक नहीं हो सकता है। इस मामले में, गैस सुरक्षा कार्य करेगी, और गंभीर मामलों में, विभेदक सुरक्षा उपकरण भी कार्य करेगा। आवरण में शॉर्ट सर्किट का कारण इन्सुलेशन की उम्र बढ़ने, तेल की नमी, तेल के स्तर में गिरावट, या ऑपरेशन के दौरान बिजली और ओवरवॉल्टेज के कारण भी होता है। इसके अलावा, जब थ्रू शॉर्ट सर्किट होता है, तो ओवरकरंट के कारण वाइंडिंग का विरूपण भी आवरण में शॉर्ट सर्किट का कारण बन सकता है। जब आवरण में शॉर्ट सर्किट होता है, तो यह आम तौर पर गैस सुरक्षा उपकरण और ग्राउंडिंग सुरक्षा कार्रवाई की कार्रवाई होती है।

3. ईंधन टैंक

तेल में डूबे ट्रांसफार्मर की बॉडी (वाइंडिंग और आयरन कोर) को ट्रांसफार्मर तेल से भरे टैंक में स्थापित किया जाता है, जिसे स्टील प्लेटों से वेल्ड किया जाता है। मध्यम और छोटे ट्रांसफार्मर के तेल टैंक में एक बॉक्स शेल और एक बॉक्स कवर होता है। ट्रांसफार्मर बॉडी को बॉक्स शेल के अंदर रखा गया है, और रखरखाव के लिए बॉडी को बाहर निकालने के लिए बॉक्स कवर को खोला जा सकता है।

इन्सुलेशन शीतलन वर्गीकरण

इसे तेल में डूबे हुए ट्रांसफार्मर और शुष्क प्रकार के ट्रांसफार्मर में विभाजित किया जा सकता है। इन्सुलेशन और शीतलन की स्थिति को बढ़ाने के लिए, ट्रांसफार्मर के लोहे के कोर और वाइंडिंग को ट्रांसफार्मर के तेल से भरे तेल टैंक में एक साथ डुबोया जाता है। विशेष परिस्थितियों में, जैसे स्ट्रीट लैंप और माइन लाइटिंग में, सूखे ट्रांसफार्मर का भी उपयोग किया जाता है।

तेल में डूबा हुआ प्रकार

1. गैर-संलग्न तेल में डूबे हुए ट्रांसफार्मर: मुख्य रूप से S8, S9, S10 और अन्य श्रृंखला के उत्पाद शामिल हैं, जो व्यापक रूप से औद्योगिक और खनन उद्यमों, कृषि और नागरिक भवनों में उपयोग किए जाते हैं।

2. बंद तेल में डूबे हुए ट्रांसफार्मर: मुख्य रूप से S9, S{2}}M, S{3}}M और उत्पादों की अन्य श्रृंखला शामिल हैं, जो आमतौर पर पेट्रोलियम और रासायनिक उद्योगों में उच्च तेल प्रदूषण और रासायनिक पदार्थों वाले स्थानों में उपयोग किए जाते हैं।

3. सीलबंद तेल में डूबे हुए ट्रांसफार्मर: मुख्य रूप से बीएस9, एस9-, एस10-, एस{4}}एमआर, एसएच, एसएच{{5}एम और उत्पादों की अन्य श्रृंखला में उपलब्ध हैं। इसका उपयोग औद्योगिक और खनन उद्यमों, कृषि और नागरिक भवनों जैसे विभिन्न स्थानों में बिजली वितरण के लिए किया जा सकता है।

इसके अलावा, विशिष्ट उद्देश्यों के लिए विभिन्न विशेष ट्रांसफार्मर भी हैं। उदाहरण के लिए, परीक्षण के लिए उच्च-वोल्टेज ट्रांसफार्मर, विद्युत भट्टियों के लिए ट्रांसफार्मर, वेल्डिंग के लिए ट्रांसफार्मर और थाइरिस्टर सर्किट के लिए ट्रांसफार्मर, माप उपकरणों के लिए वोल्टेज ट्रांसफार्मर और वर्तमान ट्रांसफार्मर।

प्रदर्शन गुण

एक। छोटी क्षमता वाले तांबे के तारों को छोड़कर, तेल में डूबे ट्रांसफार्मर की कम-वोल्टेज वाइंडिंग आम तौर पर तांबे की पन्नी वाली वाइंडिंग के साथ एक बेलनाकार संरचना को अपनाती है; हाई-वोल्टेज वाइंडिंग एक बहु-परत बेलनाकार संरचना को अपनाती है, जो एम्पीयर घुमावों, कम चुंबकीय रिसाव, उच्च यांत्रिक शक्ति और मजबूत शॉर्ट-सर्किट प्रतिरोध का संतुलित वितरण सुनिश्चित करती है।

बी। आयरन कोर और वाइंडिंग प्रत्येक बन्धन उपायों को अपनाते हैं, और डिवाइस की ऊंचाई और कम-वोल्टेज लीड जैसे बन्धन वाले हिस्से स्व-लॉकिंग एंटी लूज़िंग नट से सुसज्जित होते हैं। वे एक नॉन-हैंगिंग कोर संरचना अपनाते हैं और परिवहन बाधाओं का सामना कर सकते हैं।

सी। कुंडल और लोहे के कोर को वैक्यूम से सुखाया जाता है, और ट्रांसफार्मर के अंदर नमी को कम करने के लिए ट्रांसफार्मर के तेल को वैक्यूम प्रक्रिया का उपयोग करके फ़िल्टर और इंजेक्ट किया जाता है।

डी। तेल टैंक नालीदार प्लेटों को अपनाता है, जिनमें तापमान परिवर्तन के कारण तेल की मात्रा में परिवर्तन की भरपाई के लिए श्वसन क्रिया होती है। इसलिए, इस उत्पाद में तेल भंडारण टैंक नहीं है, जो स्पष्ट रूप से ट्रांसफार्मर की ऊंचाई कम कर देता है।

इ। तेल भंडारण टैंक को नालीदार चादरों से बदलने के कारण, ट्रांसफार्मर का तेल बाहर से अलग हो जाता है, जिससे ऑक्सीजन और पानी के प्रवेश को प्रभावी ढंग से रोका जा सकता है, जिससे इन्सुलेशन प्रदर्शन में कमी आ सकती है।

एफ। उपरोक्त पांच प्रदर्शन बिंदुओं के आधार पर, यह सुनिश्चित करता है कि तेल में डूबे ट्रांसफार्मर को सामान्य ऑपरेशन के दौरान तेल प्रतिस्थापन की आवश्यकता नहीं होती है, जिससे ट्रांसफार्मर की रखरखाव लागत काफी कम हो जाती है और इसकी सेवा जीवन बढ़ जाता है।

मुख्य चयन बिंदु

प्रकृति लोड करें

1) जब बड़ी संख्या में प्राथमिक या द्वितीयक भार हो, तो दो या अधिक ट्रांसफार्मर स्थापित करने की सलाह दी जाती है। जब कोई भी ट्रांसफार्मर डिस्कनेक्ट हो जाता है, तो शेष ट्रांसफार्मर की क्षमता प्राथमिक और माध्यमिक भार की बिजली खपत को पूरा कर सकती है। 1, द्वितीयक भार को यथासंभव संकेंद्रित किया जाना चाहिए और बहुत अधिक फैलाया नहीं जाना चाहिए।

2) जब मौसमी भार क्षमता बड़ी हो, तो विशेष ट्रांसफार्मर स्थापित किए जाने चाहिए। उदाहरण के लिए, बड़े नागरिक भवनों में एयर कंडीशनर और फ्रीजर का भार, और इलेक्ट्रिक हीटिंग का भार।

3) जब संकेंद्रित भार बड़ा हो, तो विशेष ट्रांसफार्मर स्थापित किए जाने चाहिए। जैसे बड़े हीटिंग उपकरण, बड़ी एक्स-रे मशीनें, इलेक्ट्रिक आर्क फर्नेस आदि।

4) जब प्रकाश भार बड़ा हो या बिजली और प्रकाश के लिए साझा ट्रांसफार्मर का उपयोग प्रकाश की गुणवत्ता और बल्ब जीवन को गंभीर रूप से प्रभावित करता हो, तो एक समर्पित प्रकाश ट्रांसफार्मर स्थापित किया जा सकता है। सामान्य तौर पर, बिजली और प्रकाश व्यवस्था एक ट्रांसफार्मर को साझा करती है।

उपयोग का वातावरण

सामान्य मध्यम परिस्थितियों में, तेल में डूबे ट्रांसफार्मर या सूखे प्रकार के ट्रांसफार्मर का चयन किया जा सकता है, जैसे औद्योगिक और खनन उद्यमों, कृषि के लिए स्वतंत्र या संलग्न विद्युत सबस्टेशन और आवासीय क्षेत्रों के लिए स्वतंत्र विद्युत सबस्टेशन। चयन के लिए उपलब्ध ट्रांसफार्मर में S8, S9, S10, SC (B) 9, SC (B) 10, आदि शामिल हैं।

तापमान वातावरण

① 220 डिग्री के तापमान पर दीर्घकालिक स्थिरता बनाए रखें

② 350 डिग्री के तापमान पर अल्पकालिक संचालन को सहन करने में सक्षम

③ तापमान और आर्द्रता की विस्तृत श्रृंखला में स्थिर प्रदर्शन बनाए रखें

④ 250 डिग्री के तापमान पर, यह पिघलेगा, प्रवाहित नहीं होगा, या दहन का समर्थन नहीं करेगा

⑤ 750 डिग्री के तापमान पर कोई जहरीली या संक्षारक गैस नहीं निकलेगी

स्थापना आवश्यकताएं

1. ट्रांसफार्मर फाउंडेशन ट्रैक क्षैतिज होना चाहिए, और तेल संरक्षक का ढलान 1-1.5% होना चाहिए।

2. ट्रांसफार्मरों को सुदृढ़ किया जाए।

3. ट्रांसफार्मर के प्राथमिक और द्वितीयक लीड से बुशिंग पर तनाव नहीं आना चाहिए।

ट्रांसफार्मर शेल ट्रिनिटी 800KVA (गैस रिले स्थापित करें) बनाने के लिए तटस्थ बिंदु और ग्राउंडिंग डिवाइस से मजबूती से जुड़ा हुआ है।

विशेषता

फ़ायदा

1. ट्रांसफार्मर तेल में अच्छा इन्सुलेशन और तापीय चालकता होती है, जबकि ट्रांसफार्मर तेल सस्ता होता है।

2. यह ट्रांसफार्मर में उच्च क्षमता वाले ताप अपव्यय और उच्च वोल्टेज इन्सुलेशन की समस्या को हल कर सकता है।

हानि

1. ट्रांसफार्मर के तेल में ज्वलनशीलता होती है और आग लगने पर यह जल सकता है और फट सकता है

2. ट्रांसफार्मर का तेल मानव स्वास्थ्य के लिए हानिकारक है

3. ट्रांसफार्मर के तेल का नियमित रूप से निरीक्षण किया जाना चाहिए

4. तेल में डूबे ट्रांसफार्मर का सीलिंग प्रदर्शन खराब है और पुराना होना चाहिए, जिसके परिणामस्वरूप ऑपरेटिंग साइट में गंभीर तेल रिसाव होता है, जो उपकरण के सुरक्षित संचालन को प्रभावित करता है और पर्यावरण को भी प्रभावित करता है।

5. तेल में डूबे ट्रांसफार्मर का इन्सुलेशन स्तर कम है, और उन्हें क्लास ए इन्सुलेशन के अनुसार डिजाइन और निर्मित किया गया है

तकनीकी मापदण्ड

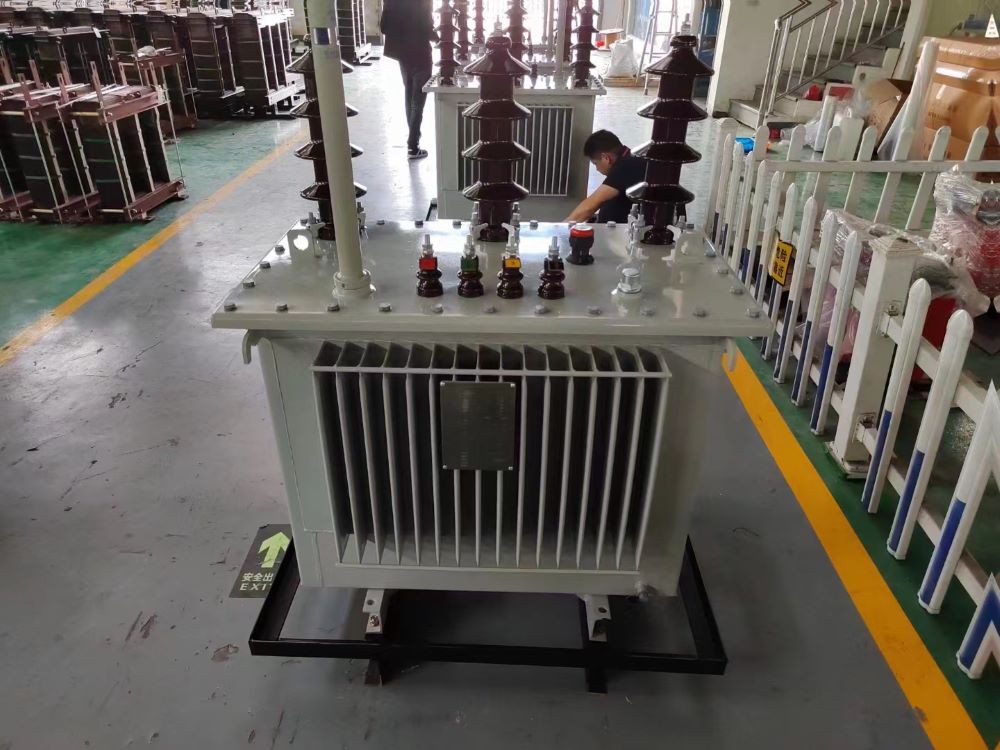

उत्पादन सामग्री: ट्रांसफो एच61 20केवी 160केवीए बी2

H61 ट्रांसफार्मर 15(20)kV 160kVA B2

वाउन्ड कॉपर पावर पी=160केवीए में एमवी और एलवी वाइंडिंग्स के साथ तीन-चरण एमवी / एलवी वितरण ट्रांसफार्मर
- अनुपालन: एनएफसी 52 100 - 52 112 और 52 113 मानक या सार रूप में समकक्ष
- प्राकृतिक शीतलन: ओनान
- एमवी वोल्टेज समायोजन: पांच (5) स्थितियों में +/- 5% स्विच ऑफ करके
- प्रकार: पोस्ट H61 पर
- नाममात्र शक्ति: 160KVA
- प्राथमिक रेटेड वोल्टेज: 20, 000V ± 5%
- सेकेंडरी वोल्टेज: चरणों के बीच 410V ऑफ-लोड / चरण और तटस्थ के बीच 240V
- आवृत्ति: 50Hz
- शॉर्ट-सर्किट वोल्टेज: 4%
- नो-लोड हानि 300W से कम या उसके बराबर
- लोड हानि 2000W से कम या उसके बराबर
- युग्मन: Dyn11 आउटपुट न्यूट्रल के साथ
- एमवी और एलवी क्रॉसिंग: चीनी मिट्टी के बरतन में



















Q5: क्या OEM/ODM उपलब्ध है?

उत्तर: हाँ, यह है! हमारे उत्पादों को अनुकूलित किया जा सकता है। हमारे पास डिज़ाइन और इंजीनियर टीमें हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।



Q6: आप निर्माता या ट्रेडिंग कंपनी हैं?
उत्तर: हम कारखाने हैं, 20 साल के निर्माता अनुभव के साथ 100% पेशेवर निर्माता के रूप में, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों का उत्पादन कर सकते हैं और हम उत्पादों की गुणवत्ता को 100% नियंत्रित भी कर सकते हैं।



Q7: क्या कीमत पर बातचीत की जा सकती है?

उत्तर: हाँ, कीमत परक्राम्य है। इसे आपकी मात्रा या पैकेज के अनुसार बदला जा सकता है



प्रश्न8: निरीक्षण के बारे में क्या ख्याल है?

ए: हमारे पास कच्चे माल से लेकर अंतिम उत्पादों तक संपूर्ण निरीक्षण प्रणाली है जिसमें तापमान वृद्धि परीक्षण, नमक छिड़काव परीक्षण कंडक्टर प्रकार परीक्षण, यांत्रिक जीवन परीक्षण शामिल हैं।



प्रश्न9: भुगतान की शर्तें क्या हैं?

ए: टीटी, पेपैल, वेस्टर्न यूनियन, अलीबाबा व्यापार आश्वासन और एल/सी स्वीकार्य है। अग्रिम में 30% टी/टी, शिपमेंट से पहले 70% शेष।



प्रश्न10: कंपनी द्वारा दी जाने वाली सेवा क्या है?

उत्तर: हमारे पास पेशेवर इंजीनियर टीम है जो विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए मोल्ड को डिजाइन और विकसित कर सकती है।

प्री-सेल से लेकर बिक्री के बाद तक अच्छी सेवा प्रदान करने के लिए हमारे पास बिक्री टीम भी है।







यह उत्पाद आमतौर पर अनुकूलित किया जाता है.
हम एक निर्माता हैं और हमारे पास एक पेशेवर तकनीकी विभाग है जो ग्राहकों की जरूरतों के अनुसार डिजाइन और समाधान प्रदान कर सकता है।
कृपया हमें जानकारी भेजने के लिए नीचे दिए गए बटन पर क्लिक करें, और हमारे बिक्री कर्मी आपको डिज़ाइन चित्र प्रदान करने के लिए आपसे संपर्क करेंगे



आपके संदर्भ के लिए हमारे ग्राहक उदाहरण यहां दिए गए हैं

मलेशियाई ग्राहक

डेटा शीट एन डिग्री 2-ए: ट्रांसफार्मर एच61 33 केवी/400वी 160 केवीए का

पदनाम	एस इकाइयाँ	विशिष्ट डेटा	उम्मीदवार डेटा
निर्माता		इंगित किया जाए
संदर्भ मानक		आईईसी 60076
प्रकार		चरण
टब		वायु-रोधी
कार्यान्वयन		उष्णकटिबंधीय
ढांकता हुआ		पीसीबी मुक्त तेल

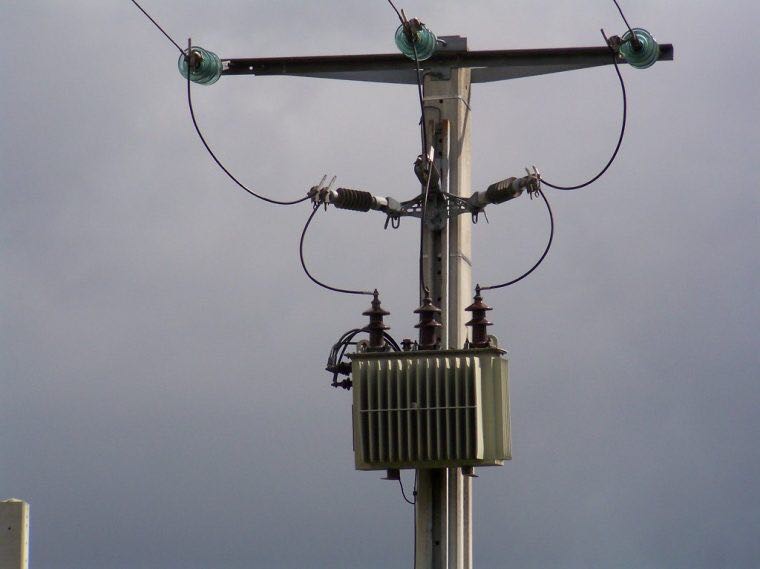

इंस्टालेशन		पोल पर
ऑपरेटिंग परिवेश का तापमान	डिग्री	45
मूल्यांकन आवृत्ति	हर्ट्ज	50
मूल्यांकित शक्ति	केवीए	160
रेटेड प्राथमिक वोल्टेज	के। वी	33
प्राथमिक विद्यालय को अलगाव स्तर सौंपा गया	के। वी	36
प्राथमिक विद्यालय में चरणों की संख्या		03
द्वितीयक वोल्टेज	V	400/230
भार उतारते समय एम साइड पर वोल्टेज समायोजन रेंज	%	±2.5
युग्मन		Yzn11
शॉर्ट सर्किट वोल्टेज	%	4 - 4.5
एक भार के लिए तटस्थ आकार	%	100
अधिकतम निर्वात हानि	W	230 – 460
मैक्सी लोड के कारण हानि	W	1450 - 2350
अधिकतम स्थिर-अवस्था तेल तापमान	डिग्री	55
वाइंडिंग्स का अधिकतम तापमान स्थिर अवस्था में	डिग्री	60
घुमावदार सामग्री		इलेक्ट्रोलाइटिक तांबा
अधिकतम शोर स्तर	डाटाबेस	52
50 हर्ट्ज़ औद्योगिक आवृत्ति होल्ड, 1 मिनट	के। वी	50 - 70
शॉक वेव प्रतिरोध (1.2/50 माइक्रो)	के। वी	125 - 170
शीतलक		एक पर
नेमप्लेट		01
ग्राउंडिंग कनेक्शन		01
आयाम ऊँचाई/चौड़ाई/गहराई	मिमी x मिमी x मिमी	1200 X 1050 X 710
तेल सहित ट्रांसफार्मर का कुल द्रव्यमान	किलोग्राम	400
तेल द्रव्यमान	किलोग्राम	90
रँगना
		उष्णकटिबंधीय और जंग रोधी
		परतें
		जिल्दसाज़
		रंग

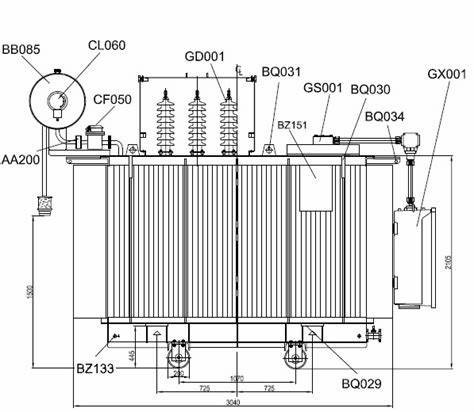

		योजनाएँ और तकनीकी आरेख उपलब्ध कराए जाने चाहिए।
