33KV रिंग मेन यूनिट RMU स्विचगियर
33KV रिंग मेन यूनिट RMU स्विचगियर विस्तार योग्य है, मध्यम वोल्टेज माध्यमिक वितरण नेटवर्क के लिए उपयुक्त है, 10 विभिन्न प्रकार के कॉन्फ़िगरेशन के साथ, 36KV तक के स्विचिंग सिस्टम के लिए उपयुक्त है। आरएमयू स्विचगियर का एक मुख्य लाभ उपयोगकर्ताओं को उच्च सुरक्षा प्रदान करना है। ...
विवरण
33KV रिंग मेन यूनिट RMU स्विचगियर विस्तार योग्य है, मध्यम वोल्टेज माध्यमिक वितरण नेटवर्क के लिए उपयुक्त है, 10 विभिन्न प्रकार के कॉन्फ़िगरेशन के साथ, 36KV तक के स्विचिंग सिस्टम के लिए उपयुक्त है।
आरएमयू स्विचगियर का एक मुख्य लाभ उपयोगकर्ताओं को उच्च सुरक्षा प्रदान करना है। स्विचगियर रिंग नेटवर्क में स्थित है। जब पहली लाइन बिजली आपूर्ति बंद हो जाती है, तो लाइन नेटवर्क दो लाइन बिजली आपूर्ति से जुड़ जाता है, और दूसरी लाइन बिजली आपूर्ति का उपयोग बिजली आपूर्ति के लिए किया जा सकता है।
33KV रिंग मुख्य इकाई ग्राहकों की आवश्यकताओं के अनुसार 4 तरीके, 5 तरीके या 6 तरीके के मानक कॉन्फ़िगरेशन और अन्य उपकरण प्रदान कर सकती है। सभी आरएमयू संयोजन IEC62271 मानक के अनुसार डिज़ाइन किए गए हैं।
एयर इंसुलेटेड रिंग नेटवर्क कैबिनेट एक शब्द है जो कॉम्पैक्ट गैस इंसुलेटेड रिंग नेटवर्क कैबिनेट के अनुरूप है। शुरुआती दिनों में, एयर इंसुलेटेड रिंग नेटवर्क कैबिनेट में वीईआई वैक्यूम या संपीड़ित एयर लोड स्विच, गैस उत्पादक लोड स्विच और अन्य रिंग नेटवर्क कैबिनेट का उपयोग किया जाता था। बाद में, SM6 के व्यापक उपयोग के साथ, यह एयर इंसुलेटेड रिंग नेटवर्क कैबिनेट की मुख्य धारा बन गया। अन्य एयर रिंग नेटवर्क कैबिनेट की तरह, लोड स्विच को एसएफ 6 एयर बैग प्रकार से बदल दिया गया है, जिसका अर्थ है कि लोड और ग्राउंडिंग तीन स्थिति स्विच एक एपॉक्सी राल कास्ट इन्सुलेशन शेल के अंदर स्थापित किया गया है। चाप शमन और इन्सुलेशन माध्यम के रूप में SF6
एयर इंसुलेटेड रिंग नेटवर्क कैबिनेट - विस्तार योग्य एसएफ 6 रिंग नेटवर्क कैबिनेट, स्वतंत्र रूप से जोड़ा जा सकता है, इसका आकार छोटा है, सुरक्षित और विश्वसनीय है, और रखरखाव की आवश्यकता नहीं है।
SF6 गैस का उपयोग इन्सुलेशन और आर्क बुझाने वाले माध्यम के रूप में किया जाता है, और निरंतर चुंबकीय क्षेत्र आर्क रोटेशन विधि मजबूत आर्क बुझाने की क्षमता, अच्छा ब्रेकिंग प्रदर्शन, कम ओवरवॉल्टेज, लंबे विद्युत जीवन और रखरखाव मुक्त आर्क बुझाने वाले कक्ष को सुनिश्चित करती है।
लोड स्विच - फ़्यूज़ संयोजन विद्युत उपकरण में तीन स्थिति फ़ंक्शन, सही सीलिंग, विश्वसनीय संचालन तंत्र और लॉकिंग है।
ग्राउंडिंग स्विच में एक छोटा सा सर्किट क्लोजिंग फ़ंक्शन होता है।
कैबिनेट बॉडी एल्यूमीनियम लेपित जस्ता शीट के साथ मुद्रांकन और मोड़कर बनाई गई है, जो मजबूत और विश्वसनीय है।
संस्था द्वारा 96 घंटे का नमक स्प्रे परीक्षण किया गया।
मुख्य बसबार के इंसुलेटेड बसबार को अलमारियों के बीच धातु विभाजन द्वारा अलग किया जाएगा और एड़ी धाराएं उत्पन्न नहीं की जाएंगी। बसबार के दोनों सिरों को इंसुलेशन सीलिंग से सील किया जाएगा।
मुख्य बस के जंक्शन पर विद्युत क्षेत्र एकाग्रता और आंशिक निर्वहन को रोकने के उपाय किए जाएंगे।
फ़्यूज़ ग्रेडिंग कवर विद्युत क्षेत्र एकाग्रता और आंशिक निर्वहन के बिना, स्विच कैबिनेट के इन्सुलेशन प्रदर्शन को सुनिश्चित करता है।
रिंग नेटवर्क कैबिनेट में निम्नलिखित अंतराल शामिल हैं: स्विच अंतराल, बस अंतराल, केबल अंतराल, तंत्र अंतराल और नियंत्रण सुरक्षा अंतराल
1) लोड स्विच
लोड स्विच में एक निश्चित ऑन--लोड ब्रेकिंग क्षमता होती है, जिसका अर्थ है कि उन्हें हल्के भार के तहत खोलने और बंद करने के लिए सक्रिय किया जा सकता है, लेकिन उन्हें बार-बार संचालित नहीं किया जा सकता है। आम तौर पर, लोड स्विच फ़्यूज़ से सुसज्जित होते हैं और इनमें आइसोलेशन स्विच की तुलना में अधिक मजबूत आर्क बुझाने की क्षमता होती है।
2) अलगाव स्विच
जब सर्किट ब्रेकर सर्किट को डिस्कनेक्ट करता है, तो आइसोलेशन स्विच का डिस्कनेक्ट सहायक स्विच के रूप में काम करते हुए, जीवित और मृत भागों को स्पष्ट रूप से अलग करने की अनुमति देता है।
सर्किट ब्रेकरों की संपर्क स्थिति के लिए सहज बाहरी संकेतकों की कमी के कारण, और कुछ मामलों में, इसकी गारंटी नहीं दी जा सकती है कि इसका संकेत संपर्क की स्थिति के अनुरूप है, सक्रिय और गैर-ऊर्जावान भागों को स्पष्ट रूप से अलग करने के लिए अलगाव स्विच का उपयोग करना आवश्यक है।
इसके अलावा, आइसोलेशन स्विच में एक निश्चित प्राकृतिक आर्क बुझाने की क्षमता होती है, जिसका उपयोग आमतौर पर वोल्टेज ट्रांसफार्मर और लाइटनिंग अरेस्टर जैसे कम वर्तमान उपकरणों के इनपुट और डिस्कनेक्शन के लिए किया जाता है, साथ ही सर्किट ब्रेकर और कई उपकरणों के बीच कनेक्शन के लिए किया जाता है, जिससे आइसोलेशन स्विच के माध्यम से सर्किट ब्रेकर का स्विचिंग अधिक लचीला और सुविधाजनक हो जाता है।
3) सर्किट ब्रेकर
एक स्विचिंग डिवाइस जो सामान्य सर्किट स्थितियों के तहत करंट को बंद कर सकता है, ले जा सकता है और डिस्कनेक्ट कर सकता है, और एक निर्दिष्ट समय के भीतर असामान्य सर्किट स्थितियों के तहत करंट को बंद कर सकता है, ले जा सकता है और डिस्कनेक्ट कर सकता है।
4) ग्राउंडिंग स्विच
मुख्य रूप से उपकरण रखरखाव के लिए उपयोग किया जाता है, रखरखाव प्रक्रिया के दौरान अचानक बिजली कॉल को रोकने के लिए, रखरखाव उपकरण के दोनों सिरों को ग्राउंड किया जाना चाहिए।
उच्च -वोल्टेज वितरण कैबिनेट का ग्राउंडिंग स्विच आम तौर पर आउटपुट लोड पक्ष पर ग्राउंड किया जाता है। उच्च वोल्टेज वितरण कैबिनेट के लोड साइड की मरम्मत करते समय (जैसे कि बोल्ट कसना, केबल को अलग करना, आदि), हमें स्विच को डिस्कनेक्ट करने और वितरण कैबिनेट के ग्राउंडिंग स्विच को उसी समय बंद करने की आवश्यकता होती है। यह अचानक बिजली कॉल को बिजली के झटके से होने वाली दुर्घटनाओं से बचा सकता है, और शेष चार्ज को भी डिस्चार्ज कर सकता है, जो रखरखाव सुरक्षा के लिए फायदेमंद है
33KV RMU स्विचगियर की विशेषताएं:
रिंग6 33केवी रिंग मुख्य इकाई (आरएमयू) को एक कॉम्पैक्ट स्विचगियर के रूप में डिज़ाइन किया गया है। पूरी तरह से सील किया गया टैंक sf6 गैस से भरा हुआ है। इसमें सभी जीवित घटक समाहित हैं। एक टैंक में अधिकतम 6 मॉड्यूल रखे जा सकते हैं। यह उन्नत डिज़ाइन स्विच कैबिनेट की स्थिरता और ऑपरेटर की सुरक्षा सुनिश्चित कर सकता है।
रिंग6 आरएमयू स्विचगियर ट्रांसफार्मर की सुरक्षा के लिए दो तरीके प्रदान करता है: लोड स्विच फ्यूज प्रोटेक्टर संयोजन डिवाइस और रिले सुरक्षा के साथ सर्किट ब्रेकर। लोड स्विच फ्यूज प्रोटेक्टर संयोजन उपकरण का उपयोग 1600kVA और उससे नीचे के ट्रांसफार्मर के लिए किया जाता है।
रिले सुरक्षा वाले सर्किट ब्रेकर का उपयोग विभिन्न क्षमताओं के ट्रांसफार्मर की सुरक्षा के लिए किया जाता है। ग्राहकों की आवश्यकताओं के अनुसार, रिंग6 को एक एकीकृत रिमोट कंट्रोल और मॉनिटरिंग यूनिट से लैस किया जा सकता है।
इसके अलावा, जब एक इकाई का आरएमयू क्षतिग्रस्त हो जाता है, तो अन्य इकाइयों को उसी फ़ंक्शन से जोड़ा जा सकता है। यद्यपि मुख्य बिजली आपूर्ति एक एकल सर्किट बिजली आपूर्ति है, यह प्रत्येक वितरण शाखा से द्विदिश बिजली आपूर्ति के समान है, इसलिए यह सुविधा बिजली आपूर्ति की विश्वसनीयता में सुधार कर सकती है।
प्रेषण से पहले प्रत्येक इकाई पर नियमित परीक्षण किए जाएंगे, और स्थापना सर्किट आरेख के अनुसार पूर्ण रूप से की जाएगी।
रिंग मुख्य इकाई इनकमिंग और आउटगोइंग तारों से बनी होती है। आमतौर पर आने वाले तार को वैक्यूम सर्किट ब्रेकर मॉड्यूल के रूप में डिज़ाइन किया जाता है, और आउटगोइंग तार ट्रांसफार्मर से जुड़ा होता है।
1. पूरी तरह से एकत्रित संरचना को अपनाते हुए, यह हल्का और सुंदर है, और इसे किसी भी संयोजन में स्थापित किया जा सकता है, जिससे असीमित विस्तार और विस्तार करना आसान हो जाता है।
2. इसे FN12-12 प्रकार के संपीड़ित वायु लोड स्विच और संयोजन उपकरण, साथ ही FZN25-12 प्रकार के वैक्यूम लोड स्विच और संयोजन उपकरण से सुसज्जित किया जा सकता है। छोटे आकार, रखरखाव मुक्त, तीन-चरण लिंकेज संरचना, स्पष्ट अलगाव फ्रैक्चर के साथ।
3. लोड स्विच और संयोजन उपकरणों की स्थापना विधि लचीली है, और उन्हें बाईं और दाईं ओर, आगे और पीछे स्थापित किया जा सकता है (FZN25 को उल्टा नहीं किया जा सकता)।
4. इसे मैन्युअल और विद्युत रूप से संचालित किया जा सकता है, और इसमें रिमोट कंट्रोल फ़ंक्शन हो सकता है।
5. कोई पूर्ण और विश्वसनीय यांत्रिक लिंकेज और इंटरलॉकिंग डिवाइस नहीं है, जो पूरी तरह से "पांच रोकथाम" फ़ंक्शन को प्राप्त करता है।
जब लोड स्विच बंद हो जाता है, तो ग्राउंडिंग स्विच बंद नहीं किया जा सकता है और सामने का दरवाजा नहीं खोला जा सकता है;
5.2. जब लोड स्विच खोला जाता है, तो ग्राउंडिंग स्विच बंद किया जा सकता है। जब ग्राउंडिंग स्विच बंद हो, तो सामने का दरवाज़ा खोला जा सकता है;
5.3. जब ग्राउंडिंग स्विच बंद हो जाता है, तो लोड स्विच बंद नहीं किया जा सकता है और सामने वाले दरवाजे का पैनल खोला जा सकता है;
5.4. जब ग्राउंडिंग स्विच खोला जाता है, तो लोड स्विच को खोला और बंद किया जा सकता है, और सामने वाले दरवाजे के पैनल को नहीं खोला जा सकता है;
5.5. जब केबल प्रवेश करती है, तो विद्युत चुम्बकीय लॉक सामने के दरवाजे के पैनल को खुलने से रोकने के लिए नियंत्रित करता है, भले ही आने वाली लाइन सक्रिय होने पर लोड स्विच बंद या खुली स्थिति में हो। (चाबी से आपातकालीन ताला खोलना)।
6. लोड स्विच लाइव संपर्कों को ढालने के लिए एक लिंक्ड सुरक्षात्मक इन्सुलेशन वाल्व या पारदर्शी इन्सुलेशन कवर को अपनाता है।
7. सकारात्मक संचालन और रखरखाव को अपनाना, विश्वसनीय दीवार स्थापना।
8. सामने का दरवाजा एक अवलोकन खिड़की से सुसज्जित है, जो कैबिनेट के अंदर घटकों की कार्यशील स्थिति का स्पष्ट रूप से निरीक्षण कर सकता है।

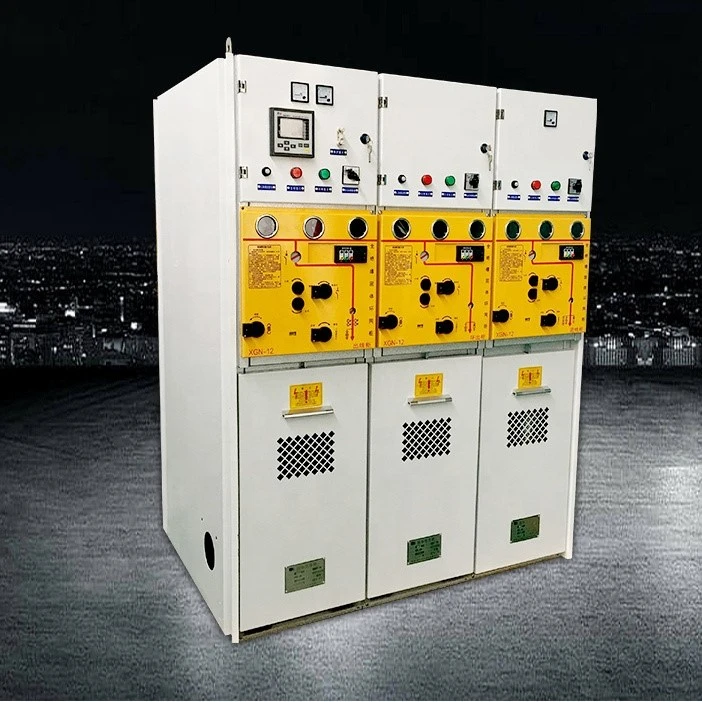

उत्पाद फोटो
काम की परिस्थिति
2. वायु सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं है, और मासिक औसत 90% से अधिक नहीं है;
3. ऊंचाई 1500 मीटर से कम या उसके बराबर (मानक मुद्रास्फीति दबाव के तहत);
4. भूकंपीय तीव्रता 8 से अधिक न हो;
5. आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन से रहित स्थान।
विशेष शर्तें
निर्माता और अंतिम उपयोगकर्ता को विशेष परिचालन स्थितियों पर सहमत होना होगा जो सामान्य परिचालन स्थितियों से भिन्न हों।
यदि विशेष रूप से कठोर परिचालन वातावरण शामिल है, तो निर्माता और आपूर्तिकर्ता से परामर्श किया जाना चाहिए।
जब विद्युत उपकरण समुद्र तल से 1500 मीटर से ऊपर स्थापित किया जाता है, तो इसे निर्दिष्ट किया जाना चाहिए ताकि निर्माण के दौरान दबाव को समायोजित किया जा सके। जब इस दबाव को समायोजित किया जाता है, तो स्विचगियर के जीवन पर कोई महत्वपूर्ण प्रभाव नहीं पड़ता है।
पैरामीटर
कंपनी परिचय
फेंगयुआन के बारे में
फेंगयुआन एचवी एलवी बिजली वितरण उपकरणों और स्विचगियर्स का एक पेशेवर निर्माता और निर्यातक है, हम मुख्य रूप से एचवी, एलवी बिजली वितरण उपकरण, स्विचगियर्स, आरएमयू, प्रीफैब्रिकेटेड सबस्टेशन, ट्रांसफार्मर और अन्य विद्युत सहायक उपकरण आदि का विकास और उत्पादन करते हैं।

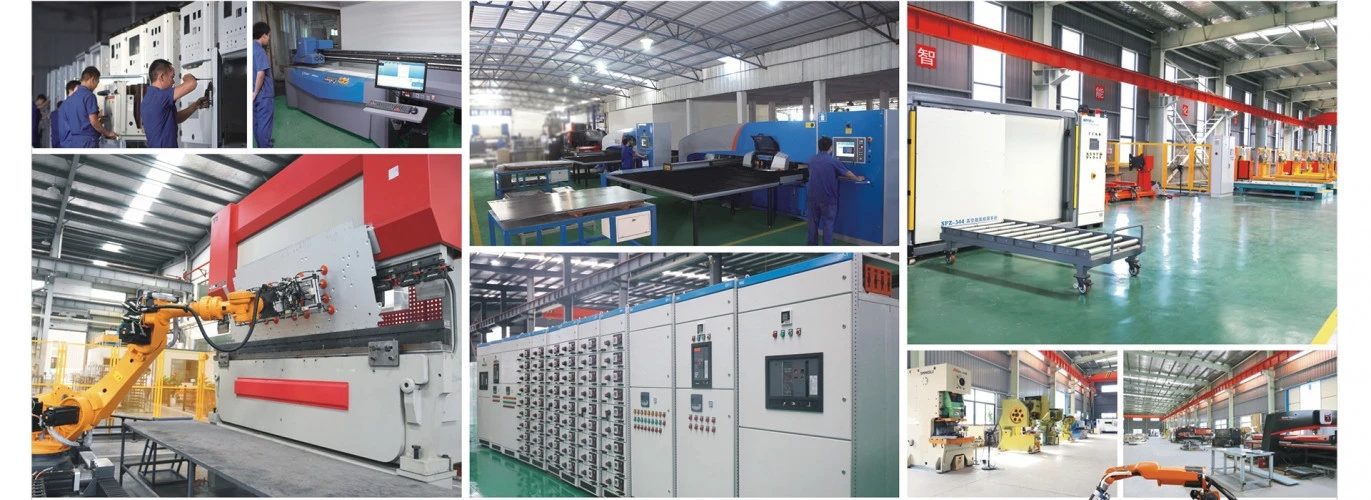

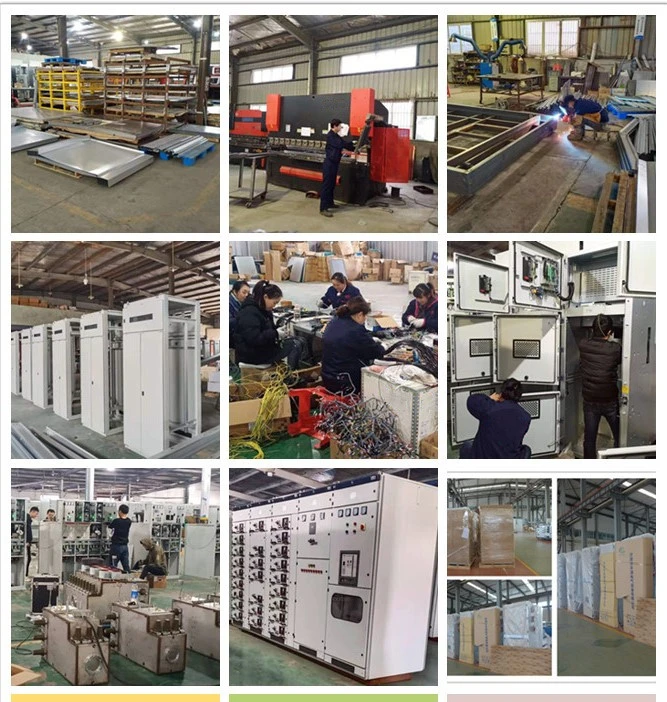

उत्पादन लाइन एवं कार्यशाला
