11kv KYN28 वैक्यूम सर्किट ब्रेकर स्विचगियर पैनल

11kv KYN28 वैक्यूम सर्किट ब्रेकर स्विचगियर पैनल

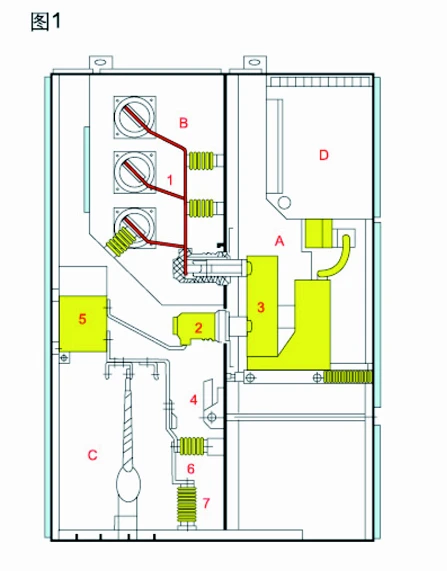

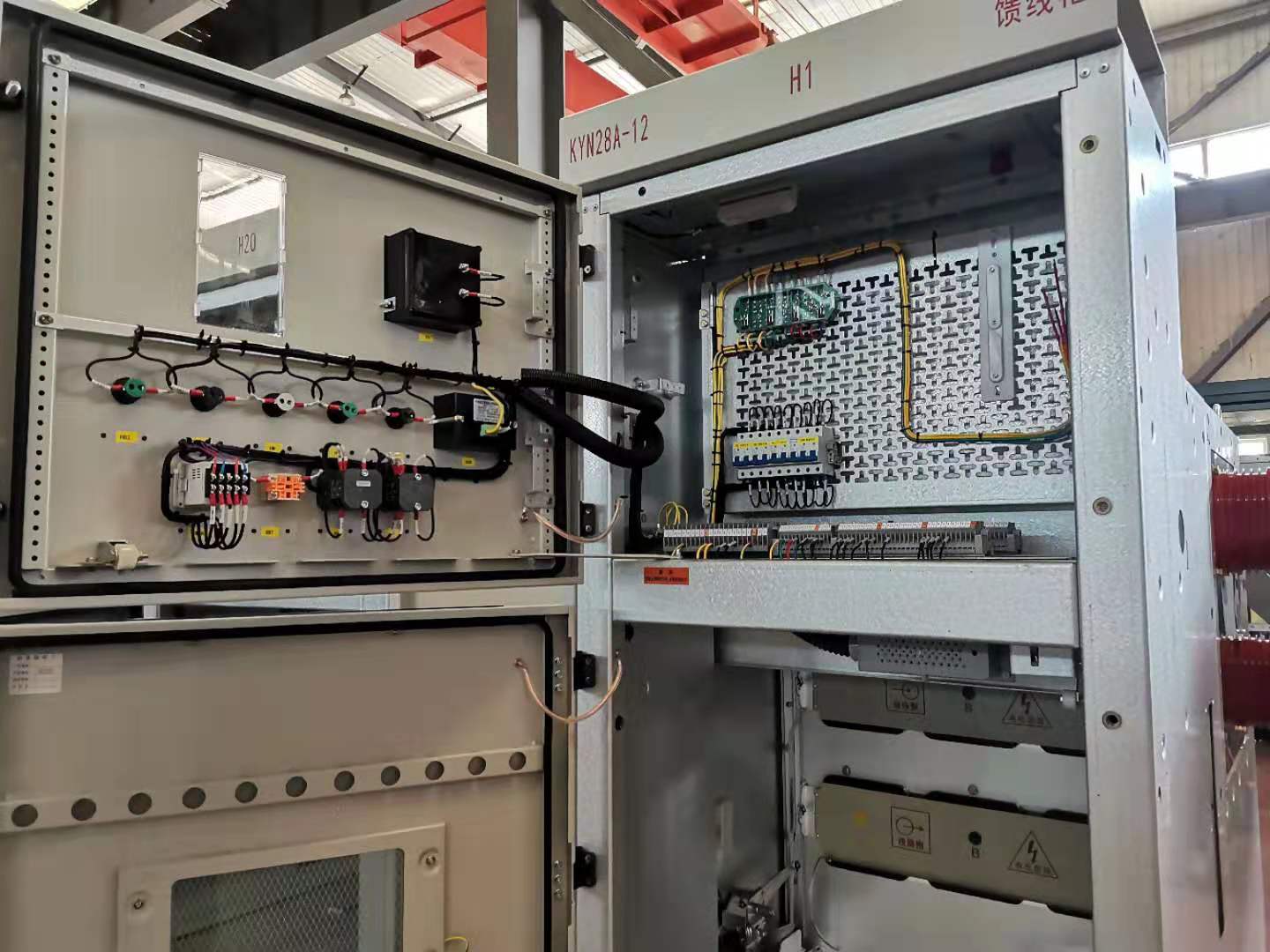

KYN28A-12 स्विचगियर चीन में आमतौर पर इस्तेमाल किया जाने वाला हाई-वोल्टेज स्विचगियर है, और इसका पूरा नाम है: इनडोर मेटल आर्मर्ड मूवेबल स्विचगियर। रेटेड वोल्टेज 3.6kV और 12kV के बीच है, और इसकी विशेषता यह है कि सुसज्जित वैक्यूम सर्किट ब्रेकर एक केंद्रीय प्रकार है, जो स्विचगियर के सामने कैबिनेट के बीच में स्थित है। इसलिए, निचला स्थान बच जाता है और इसका उपयोग अन्य योजनाओं के विस्तार या केबल डिब्बे के रूप में किया जा सकता है।

सेवा शर्तें

◎ परिवेशी वायु तापमान: -15 डिग्री ~ प्लस 40 डिग्री;

◎ सापेक्ष आर्द्रता: दैनिक औसत 95 प्रतिशत, और जल वाष्प दबाव का दैनिक औसत <2.2kPa;

◎ मासिक औसत «90 प्रतिशत, और जल वाष्प दबाव का मासिक औसत <1.8kPa;

© ऊंचाई: ^1000 मीटर;

◎ भूकंपीय तीव्रता: Ms8 से अधिक नहीं।

◎ परिवेशी वायु संक्षारक या ज्वलनशील गैस या वाष्प के प्रदूषण से मुक्त होनी चाहिए;

◎ कोई स्पष्ट कंपन नहीं;

मुख्य तकनीकी पैरामीटर
रेटेड वोल्टेज	.....................................	के। वी	3.6,7.2,12
मूल्यांकन आवृत्ति	.....................................	हर्ट्ज	50
सर्किट ब्रेकर का रेटेड करंट	.....................................	A	630/4000
स्विचगियर का रेटेड करंट	.....................................	A	630/4000
रेटेड कम समय में करंट झेलने वाला (4S)	.....................................	के.ए	20,25,31.5,40
रेटेड पीक वर्तमान का सामना करता है (पीक)	.....................................	के.ए	50,63,80,100
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	.....................................	के.ए	20,25,31.5,40
रेटेड इन्सुलेशन स्तर 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है	खम्भे से खम्भे तक, खम्भे से जमीन तक	के। वी	24,32,42
	खुले संपर्कों के बीच	के। वी	24,32,48
बिजली का आवेग वोल्टेज (पीक) का सामना करता है	खम्भे से खम्भे तक, खम्भे से जमीन तक	के। वी	40,60,75
	खुले संपर्कों के बीच	के। वी	46,70,85
शेल IP4X है, और जब डिब्बे का दरवाजा और सर्किट ब्रेकर कक्ष का दरवाजा खोला जाता है तो यह IP2X होता है

विशेषताएँ

1: व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए सख्त सुरक्षा कदम

2: केबल रूम में 9 सिंगल-कोर केबल लगाए जा सकते हैं

3: ठेले के लिए संचालन और परीक्षण स्थान स्थापित किए जाएंगे, और दोनों स्थान सुरक्षित और विश्वसनीय पोजिशनिंग डिवाइस और डिस्प्ले डिवाइस से सुसज्जित होंगे।

4: बाड़े को पूरी तरह से एल्युमिनाइज्ड और गैल्वेनाइज्ड स्टील प्लेट से इकट्ठा किया गया है, जिसे मशीन टूल द्वारा मशीनीकृत और मोड़ा जाता है और फिर बोल्ट लगाया जाता है।

5: इसमें उच्च यांत्रिक शक्ति होती है और इसकी साफ-सफाई और सुंदरता सुनिश्चित होती है।

6: स्विचबोर्ड दरवाजे पर प्लास्टिक का छिड़काव किया जाता है, इसमें प्रभाव प्रतिरोध और संक्षारण संरक्षण की मजबूत क्षमता भी होती है।

7: प्राथमिक स्विच को वीडी4 वैक्यूम सर्किट ब्रेकर और एबीबी से निश्चित प्रकार के लोड स्विच की सी3 श्रृंखला के साथ प्रदान किया जा सकता है, उसी विदेशी के बदले में विभिन्न घरेलू वैक्यूम सर्किट ब्रेकर (जैसे वीएस1, वीएच1, वीके, जेडएन28) भी प्रदान किए जा सकते हैं। उत्पाद.

8: कमरे के अंदर घटकों की परिचालन स्थिति की जांच करने के लिए सामने के दरवाजे पर एक अवलोकन खिड़की स्थापित की गई है























Q5: क्या OEM/ODM उपलब्ध है?

उत्तर: हाँ, यह है! हमारे उत्पादों को अनुकूलित किया जा सकता है। हमारे पास डिज़ाइन और इंजीनियर टीमें हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।



Q6: आप निर्माता या ट्रेडिंग कंपनी हैं?
उत्तर: हम कारखाने हैं, 20 साल के निर्माता अनुभव के साथ 100 प्रतिशत पेशेवर निर्माता के रूप में, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों का उत्पादन कर सकते हैं और हम उत्पादों की गुणवत्ता को 100 प्रतिशत नियंत्रित भी कर सकते हैं।



Q7: क्या कीमत पर बातचीत की जा सकती है?

उत्तर: हाँ, कीमत परक्राम्य है। इसे आपकी मात्रा या पैकेज के अनुसार बदला जा सकता है



प्रश्न8: निरीक्षण के बारे में क्या ख्याल है?

उत्तर: हमारे पास कच्चे माल से लेकर अंतिम उत्पादों तक संपूर्ण निरीक्षण प्रणाली है जिसमें तापमान वृद्धि परीक्षण, नमक छिड़काव परीक्षण कंडक्टर प्रकार परीक्षण, यांत्रिक जीवन परीक्षण शामिल हैं।



प्रश्न9: भुगतान की शर्तें क्या हैं?

ए: टीटी, पेपैल, वेस्टर्न यूनियन, अलीबाबा व्यापार आश्वासन और एल/सी स्वीकार्य है। अग्रिम में 30 प्रतिशत टी/टी, शिपमेंट से पहले 70 प्रतिशत शेष।



प्रश्न10: कंपनी द्वारा दी जाने वाली सेवा क्या है?

उत्तर: हमारे पास पेशेवर इंजीनियर टीम है जो विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए मोल्ड को डिजाइन और विकसित कर सकती है।

प्री-सेल से लेकर बिक्री के बाद तक अच्छी सेवा प्रदान करने के लिए हमारे पास बिक्री टीम भी है।





यह उत्पाद आमतौर पर अनुकूलित किया जाता है.
हम एक निर्माता हैं और हमारे पास एक पेशेवर तकनीकी विभाग है जो ग्राहकों की जरूरतों के अनुसार डिजाइन और समाधान प्रदान कर सकता है।
कृपया हमें जानकारी भेजने के लिए नीचे दिए गए बटन पर क्लिक करें, और हमारे बिक्री कर्मी आपको डिज़ाइन चित्र प्रदान करने के लिए आपसे संपर्क करेंगे



आपके संदर्भ के लिए हमारे ग्राहक उदाहरण यहां दिए गए हैं

रोमानियाई ग्राहक



डेटा शीट
1.1 710-512-01-एमवीएस1 मुख्य सबस्टेशन
इनकमिंग स्विचगियर A01 B01 2
कोई घटक विशिष्टता इकाई मात्रा निर्माता नहीं
1 वीसीबी
एचवीएक्स12-50-31-एफ 275मिमी
ऊंचाई 2000 मीटर से कम या उसके बराबर
ओपनिंग वोल्टेज DC220V
समापन वोल्टेज DC220V
ऊर्जा भंडारण वोल्टेज DC220V
सेट 1 चीन
2 वीटी जेडीजेड-10 10केवी/√3/0.1केवी/√3 सेट 3 चीन
3 सीटी
एलजेडजेडबीजे9-12 3000/1ए 5पी20 10वीए
5पी20 5वीए 5एफएस5 5वीए
सेट 3 चीन
4 उच्च वोल्टेज फ़्यूज़ XRNP1-12 0.5A Pc 3 चीन
5 लाइटनिंग अरेस्टर HY5WZ-17/50 सेट 3 चीन
6 इंटेलिजेंट कंट्रोल पैनल WY-9008A Pc 1 चीन
7 शॉर्ट सर्किट और ग्राउंड फॉल्ट इंडिकेटर ईकेएल-4-1 पीसी 1 चीन
8 मल्टीफ़ंक्शनल इलेक्ट्रिक उपकरण पीडी666-3एस3 380वी 5ए पीसी 1 चीन
9 प्राथमिक हार्मोनिक एलिमिनेटर एलएक्सक्यू-12केवी पीसी 1 फेंगयुआन
10 चार्ज्ड डिस्प्ले DXN-12Q Pc 1 चीन
11 तापमान और आर्द्रता नियंत्रक WY-CS-III पीसी 1 चीन
12 कनेक्टिंग पीस जेवाई-2 पीसी 3 चीन
13 जंक्शन बॉक्स पीजे1 पीसी 1 चीन
14 मीटरिंग ब्रैकेट यूनिवर्सल टाइप पीसी 1 चीन
15 सिग्नल लैंप एनडी16-22डी/4 एसी380वी लाल पीसी 1 सीएचएनटी
16 सिग्नल लैंप एनडी16-22डी/4 एसी380वी हरा पीसी 1 सीएचएनटी



यदि अधिक विवरण चाहिए, तो कृपया बेझिझक हमसे संपर्क करें
