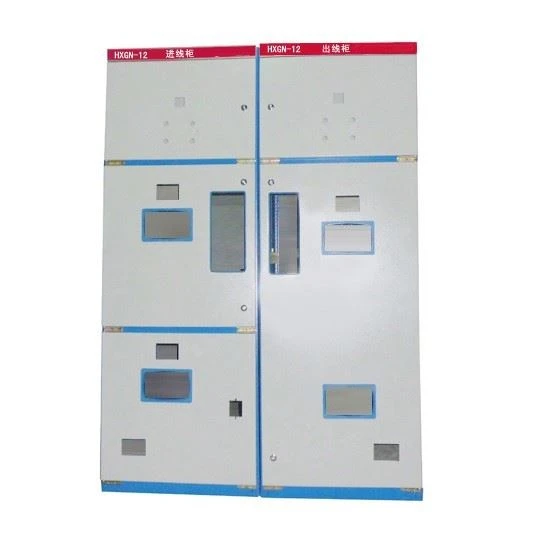

22KV HXGN-12 विद्युत वितरण बोर्ड

HXGN-12 टाइप मेटल एनक्लोज्ड स्विचगियर (इसके बाद रिंग मेन यूनिट के रूप में संदर्भित) नए प्रकार का हाई वोल्टेज स्विचगियर है जिसे शहरी पावर ग्रिड पुनर्निर्माण और निर्माण के लिए डिज़ाइन किया गया है। लोड करंट को तोड़ने और शॉर्ट सर्किट को करंट बनाने का काम करना। रिंग मुख्य इकाई वैक्यूम लोड स्विच से लैस है, ऑपरेटिंग तंत्र वसंत ऑपरेटिंग तंत्र है, मैनुअल ऑपरेशन या इलेक्ट्रिक ऑपरेशन कर सकता है। ऑपरेटिंग तंत्र स्विच और डिस्कनेक्टर से लैस है। इस रिंग मेन यूनिट के पूर्ण सेट में छोटी मात्रा, कोई आग या विस्फोट का खतरा नहीं है।

जांच भेजें

विवरण

आवेदन का दायरा

10kV, 50Hz की बिजली वितरण प्रणाली के लिए उपयुक्त रिंग मुख्य इकाई, व्यापक रूप से शहरी पावर ग्रिड निर्माण और नवीकरण परियोजनाओं, औद्योगिक और खनन उद्यमों, ऊंची इमारतों और सार्वजनिक सुविधाओं में रिंग बिजली आपूर्ति इकाइयों और टर्मिनल उपकरण के रूप में उपयोग की जाती है। बिजली वितरण, नियंत्रण और विद्युत उपकरण संरक्षण का कार्य। बॉक्स सबस्टेशन में भी स्थापित कर सकते हैं।

यह रिंग मुख्य इकाई मानक IEC420 . का अनुपालन करती है<>, जीबी3906-91<3 ~="" 35kv="" ac="" metal="" enclosed="" switchgear="">> .

नियमित काम करने की स्थिति

परिवेश का तापमान: -15 डिग्री ~ प्लस 40 डिग्री

ऊंचाई: 2500 मी . से ऊपर नहीं

सापेक्ष आर्द्रता: दैनिक औसत 95 प्रतिशत से अधिक नहीं, मासिक औसत 90 प्रतिशत से अधिक नहीं, पानी के भाप के दबाव का औसत 2.2kPa से अधिक नहीं है। मासिक औसत पानी भाप दबाव 1.8kPa . से अधिक नहीं है

भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं

स्थापना का वातावरण स्पष्ट गंदगी के बिना होगा, कोई विस्फोटक या संक्षारक गैस और धूल नहीं होगी स्थापना स्थल हिंसक झटके से मुक्त होगा।

टिप्पणी: यदि GB3906 की उपरोक्त शर्तों के अनुरूप नहीं है, तो उपयोगकर्ता को निर्माता के साथ बातचीत करनी चाहिए।

तकनीकी मापदंड
