33kv पावर स्विचगियर

33kv पावर स्विचगियर

KYN61-40.5 श्रृंखला 33kv पावर स्विचगियर हटाने योग्य वैक्यूम सर्किट ब्रेकर का उपयोग करता है और "पांच{5}}रोकथाम" इंटरलॉकिंग फ़ंक्शन को पूरा करने के लिए समग्र इन्सुलेशन का उपयोग करता है। यह बेहतर प्रदर्शन वाला बिजली वितरण उपकरण है। इसका उपयोग बिजली संयंत्रों, छोटे और मध्यम आकार के जनरेटर, औद्योगिक और खनन उद्यमों और सार्वजनिक संस्थानों में बिजली वितरण, और बिजली प्रणाली सबस्टेशनों में बिजली रिसेप्शन और वितरण के साथ-साथ बड़े हाई-वोल्टेज मोटर स्टार्टिंग में किया जाता है।

KYN61-40.5 हटाने योग्य एसी मेटल-क्लैड स्विचगियर 40.5kV, 3 चरण, एसी और 50/60Hz विद्युत ऊर्जा नेटवर्क पर बिजली ऊर्जा प्राप्त करने और वितरित करने और नियंत्रण, मॉनिटर और आयन की सुरक्षा के लिए लागू होता है। यह सामान्य बिजली प्रणाली और लगातार संचालन वाले अवसरों पर लागू होता है। उत्पाद GB3906: 3~35kV AC मेटल एनक्लोज्ड स्विचगियर, IEC60694 और GB/T11022 के अनुरूप है: HV स्विचगियर और कंट्रोलगियर स्टैंडर्ड के सामान्य तकनीकी खंड, DL/T404-1997: इंडोर AC HV स्विचगियर और IEC के ऑर्डर तकनीकी शब्द 62271-200 1~52kV AC मेटल एनक्लोज्ड स्विचगियर और कंट्रोलगियर मानक।

KYN61-40.5 स्विचगियर तीन चरण एसी 50 हर्ट्ज है, 40.5 केवी इनडोर बिजली वितरण उपकरण का रेटेड वोल्टेज है। बिजली संयंत्रों, सबस्टेशनों और विद्युत ऊर्जा के औद्योगिक वितरण के रूप में, और इसमें नियंत्रण, सुरक्षा और निगरानी फ़ंक्शन का एक सर्किट कार्यान्वयन है।

संरचना विवरण

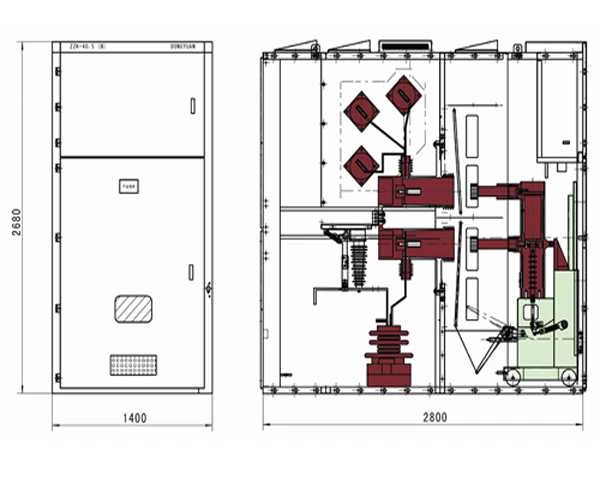

स्विचगियर G83906 और IEC298 मानकों और डिज़ाइन के अनुसार, और कैबिनेट से पूरी इकाई (ट्रॉली) घटकों के रूप में हटाया जा सकता है।
कैबिनेट संरचना एल्यूमीनियम जमा ज़ीन प्लेट या गैल्वेनाइज्ड शीट से बनी होती है जो दोनों कनेक्शनों के साथ इकट्ठी होती है, अलग सर्किट ब्रेकर स्विचगियर रून, बस रूम, केबल रूम और इंस्ट्रूमेंट रूम, सभी धातु घटकों को ग्राउंड किया जाता है, मुख्य सर्किट के प्रत्येक डिब्बे में सिस्टम में अलग दबाव रिलीज चैनल होता है केबल डिब्बे में 10 * 60 मिमी ग्राउंड बस सेट किया जा सकता है।

मुख्य लक्षण:

1. असेंबल कैबिनेट संरचना, सर्किट ब्रेकर हैंडकार्ट फ्लोरस्टैंडिंग संरचना का उपयोग,
छोटा आकार:
2. वैकल्पिक: कंपनी वैक्यूम ब्रेकर VW1-40.5, ज़ियामेन हुआडियन वैक्यूम ब्रेकर VEP-40.5, समान सर्किट ब्रेकर विनिमेय हैं।

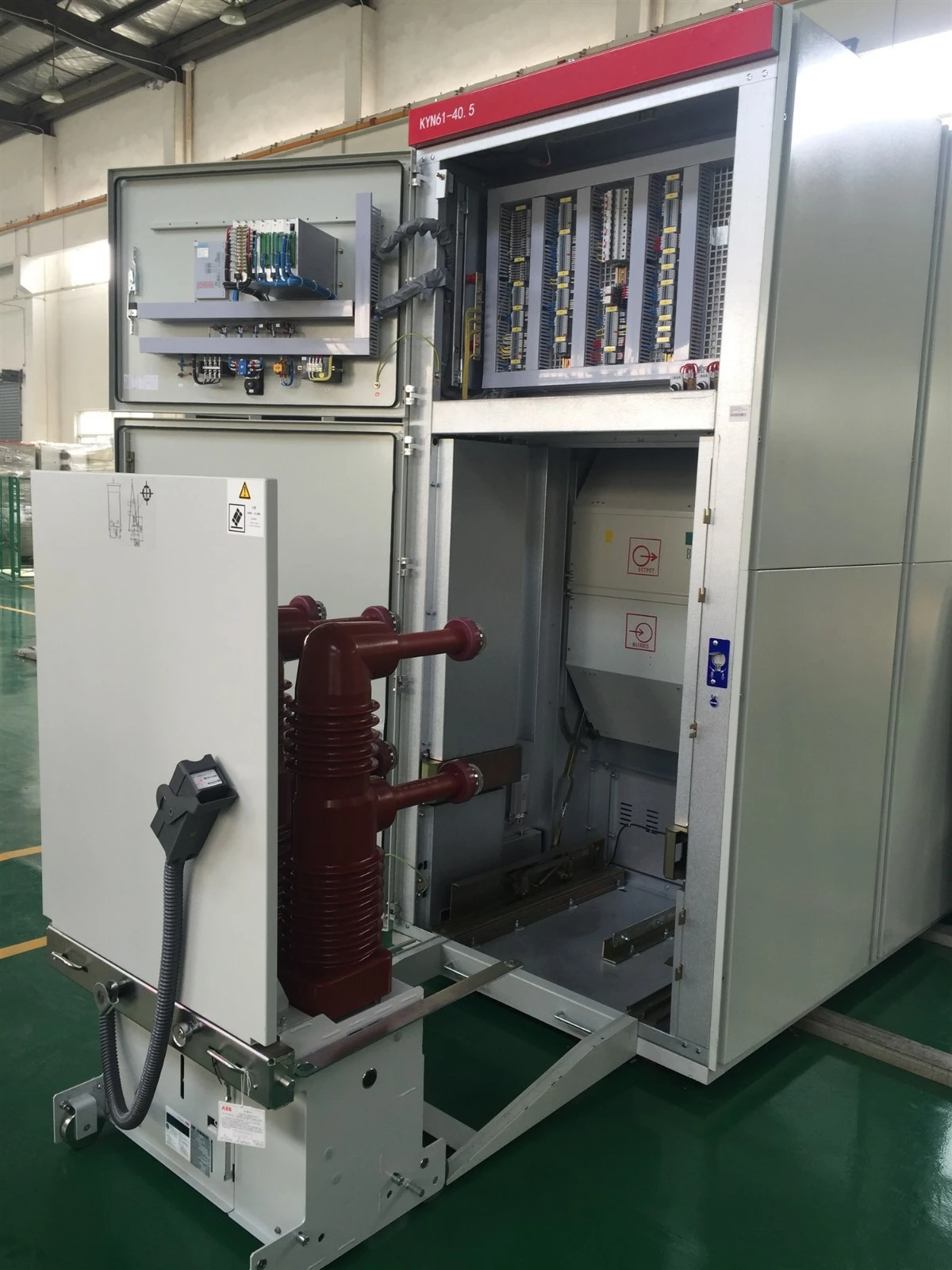

3. विशेष परिवहन वाहनों से सुसज्जित, परिवहन वाहन एएमडी कैबिनेट सटीक स्थिति, लॉकिंग और विश्वसनीय हो सकते हैं
4. अनिवार्य यांत्रिक लॉकिंग विधियों के बीच मुख्य स्विच, हैंडकार्ट, डोर इंटरलॉक स्विच का उपयोग 'फाइव एंटी' इंटरलॉक फ़ंक्शन को पूरा करने के लिए किया जाता है।
5. ऑपरेटर की सुरक्षा की रक्षा के लिए, सभी ऑपरेशन दरवाजे बंद अवस्था में किए जा सकते हैं।
6.केबल के लिए पर्याप्त जगह, कई केबलों और ओवरहेड आउटलेट से जोड़ा जा सकता है।
7. शैल सुरक्षा ग्रेड IP3X, विभिन्न डिब्बों के सुरक्षा वर्ग IP2X के बीच हैंडकार्ट रूम का दरवाजा खुला।
8.सामग्री को गैल्वेनाइज्ड शीट से जमा किया जा सकता है और एल्युमीनियम जिंक प्लेट का उत्पादन किया जा सकता है।

पर्यावरणीय स्थितियाँ

1) उपयुक्त तापमान: -10 डिग्री ~ +40 डिग्री, दैनिक औसत तापमान: 35 डिग्री से कम या उसके बराबर।

2) उपयुक्त ऊंचाई: 1000 मीटर से कम या उसके बराबर

3) सापेक्ष आर्द्रता: दैनिक औसत 95% से कम या उसके बराबर, मासिक औसत 90% से कम या उसके बराबर

4) भूकंप क्षति का क्रम: स्तर 8 से कम या उसके बराबर

लागू अवसर संक्षारक, ज्वलनशील और वाष्प से मुक्त होने चाहिए।

तकनीकी मापदंड

रेटेड आवृत्ति: 50HZ

रेटेड वोल्टेज: 40.5kV

मुख्य बसबार का रेटेड करंट (ए): 1250/1600/2000/2500

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (केए): 25/31.5

मुख्य सर्किट के करंट को झेलने में कम समय तक रेटेड (kA/4S): 25/31.5

ग्राउंड लूप रेटेड कम समय के लिए करंट झेलने में लगने वाला समय (kA/2S): 21.8/27.4

रेटेड पीक झेलने वाला करंट (केए): 63/80

सुरक्षा स्तर: IP4X/IP2X

इन्सुलेशन स्तर: 1 मिनट की बिजली आवृत्ति चरणों और जमीन के बीच 95kV वोल्टेज का सामना करती है; फ्रैक्चर 110kV

बिजली का आवेग चरणों और जमीन के बीच 185kV वोल्टेज का सामना करता है; फ्रैक्चर 215kV

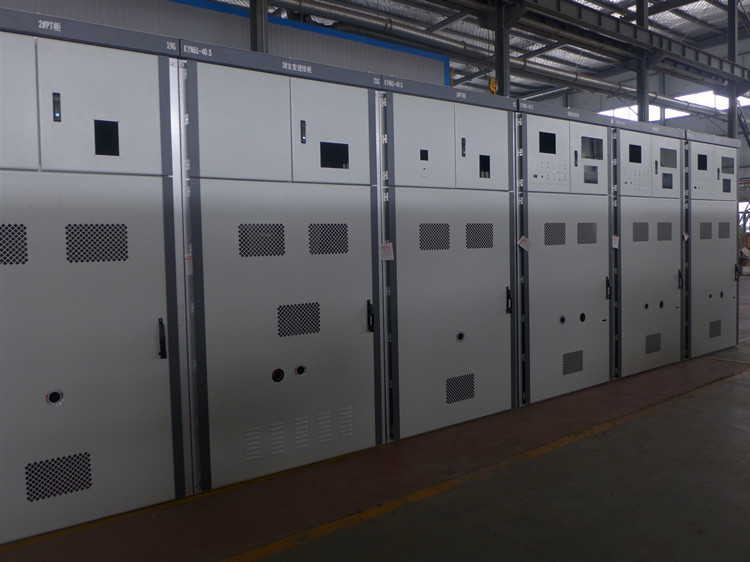

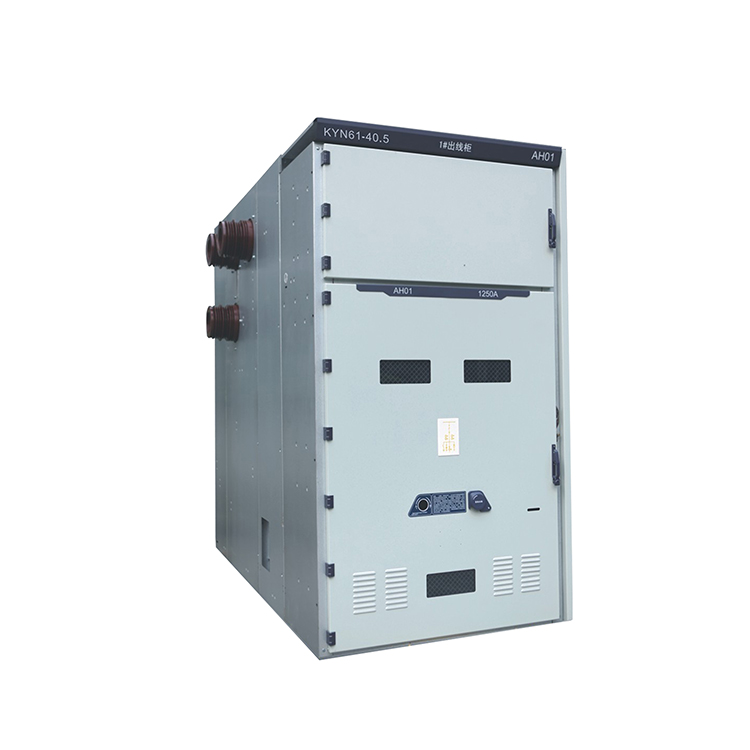

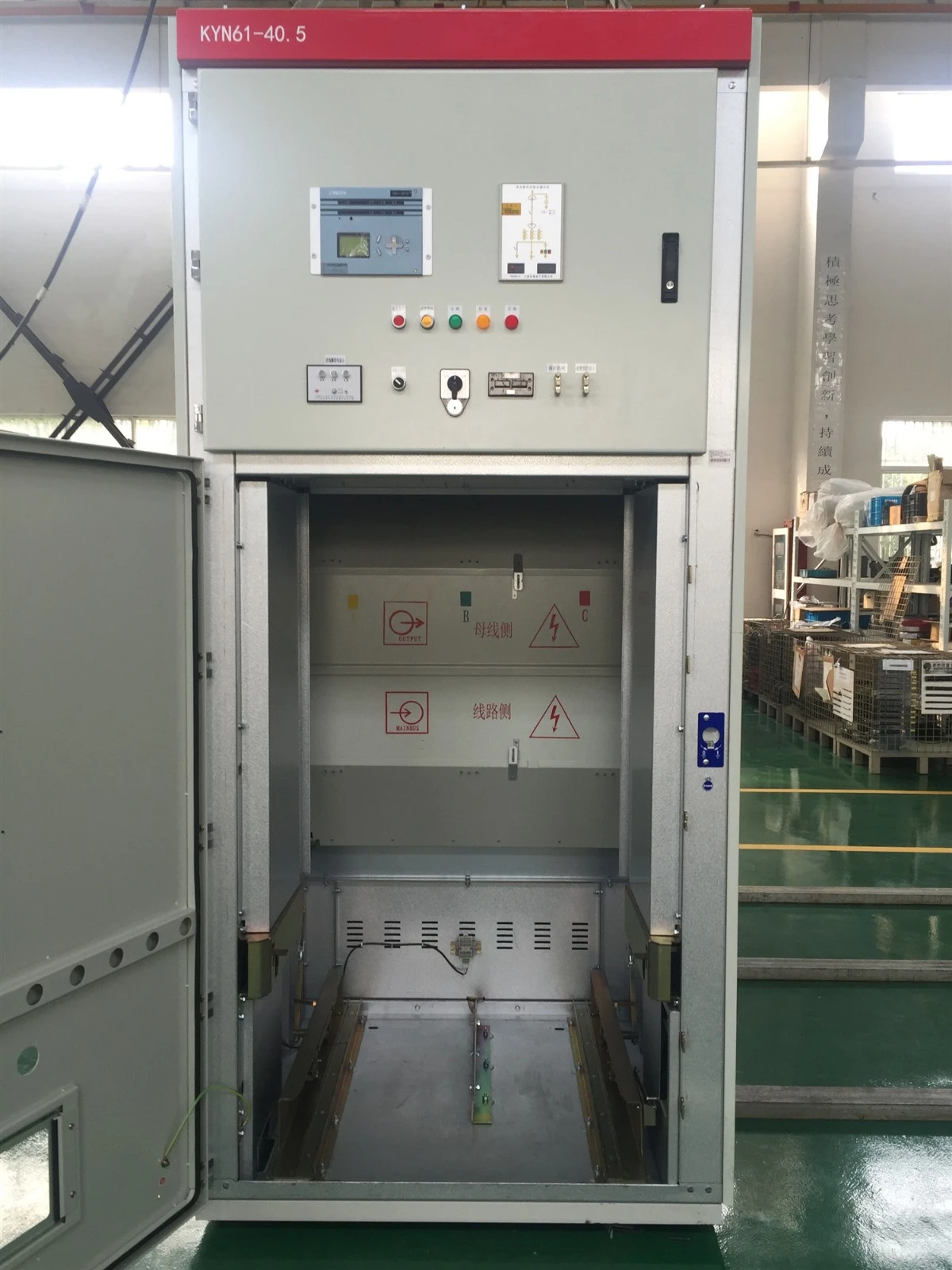

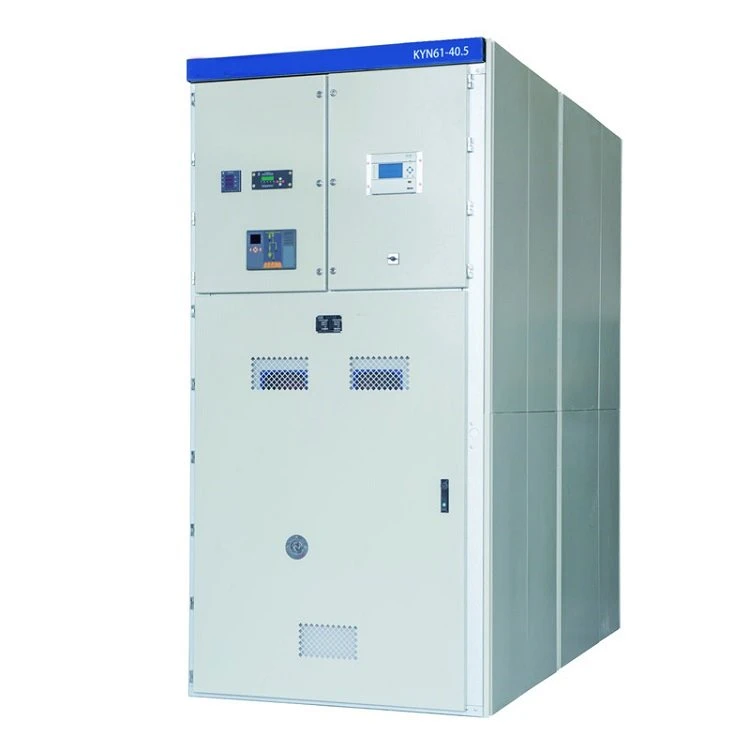

उत्पाद फोटो

कंपनी ओवरव्यू

फैक्टरी दिखाने का कमरा

प्रमाण पत्र

प्रदर्शनी

यह उत्पाद आमतौर पर अनुकूलित किया जाता है.

हम एक निर्माता हैं और हमारे पास एक पेशेवर तकनीकी विभाग है जो ग्राहकों की जरूरतों के अनुसार डिजाइन और समाधान प्रदान कर सकता है।

डिज़ाइन चित्र प्राप्त करने के लिए कृपया हमारे बिक्री कर्मियों से संपर्क करें

आपके संदर्भ के लिए हमारे ग्राहक उदाहरण यहां दिए गए हैं

यदि अधिक विवरण चाहिए, तो कृपया बेझिझक हमसे संपर्क करें
