वीएस1 35केवी स्विचगियर वैक्यूम सर्किट ब्रेकर
यह एक इनडोर स्विचगियर है जिसमें 12KV पावर सिस्टम के तीन - फेज़ AC 50Hz रेटेड वोल्टेज है। इसका उपयोग बिजली उपकरण और औद्योगिक और खनन उद्यमों के लिए सुरक्षा और नियंत्रण इकाई के रूप में किया जाता है। उन स्थानों पर लागू होता है जहां रेटेड ऑपरेटिंग करंट पर बार-बार ऑपरेशन की आवश्यकता होती है, या शॉर्ट सर्किट करंट को तोड़ने के लिए कई बार। सर्किट ब्रेकर ऑपरेटिंग मैकेनिज्म और सर्किट ब्रेकर बॉडी के एक एकीकृत डिजाइन को अपनाता है, और इसे एक निश्चित इंस्टॉलेशन यूनिट के रूप में इस्तेमाल किया जा सकता है, या हैंड ट्रक यूनिट बनाने के लिए एक विशेष प्रणोदन तंत्र से लैस किया जा सकता है। विशेषताएं: छोटे आकार, हल्के वजन, लगातार ऑपरेशन के लिए उपयुक्त मुख्य संरचना: वैक्यूम इंटरप्रेटर, इलेक्ट्रोमैग्नेटिक या स्प्रिंग ऑपरेटिंग मैकेनिज्म, ब्रैकेट और अन्य घटक।
विवरण
वीएस1 35केवी स्विचगियर वैक्यूम सर्किट ब्रेकर
उत्पाद विवरण
यह एक इनडोर स्विचगियर है जिसमें 12KV पावर सिस्टम के तीन - फेज़ AC 50Hz रेटेड वोल्टेज है। इसका उपयोग बिजली उपकरण और औद्योगिक और खनन उद्यमों के लिए सुरक्षा और नियंत्रण इकाई के रूप में किया जाता है। उन स्थानों पर लागू होता है जहां रेटेड ऑपरेटिंग करंट पर बार-बार ऑपरेशन की आवश्यकता होती है, या शॉर्ट सर्किट करंट को तोड़ने के लिए कई बार ऑपरेशन की आवश्यकता होती है।
सर्किट ब्रेकर ऑपरेटिंग तंत्र और सर्किट ब्रेकर बॉडी के एक एकीकृत डिजाइन को अपनाता है, और इसे एक निश्चित स्थापना इकाई के रूप में इस्तेमाल किया जा सकता है, या एक हैंड ट्रक इकाई बनाने के लिए एक विशेष प्रणोदन तंत्र से सुसज्जित किया जा सकता है।
विशेषताएं: छोटा आकार, हल्का वजन, बार-बार ऑपरेशन के लिए उपयुक्त
मुख्य संरचना: वैक्यूम इंटरप्रेटर, विद्युत चुम्बकीय या स्प्रिंग ऑपरेटिंग तंत्र, ब्रैकेट और अन्य घटक।

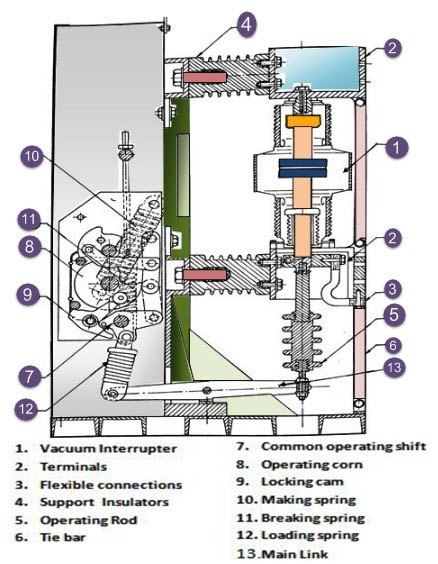

सर्किट ब्रेकर की संरचना और कार्य सिद्धांत
वैक्यूम सर्किट ब्रेकर के कई निर्माता और मॉडल हैं। उपयोग की शर्तों के अनुसार, इसे दो प्रकारों में विभाजित किया गया है: इनडोर (ZNx - * *) और आउटडोर (ZWx - * *)। इसमें मुख्य रूप से एक फ्रेम भाग, एक चाप बुझाने वाला कक्ष भाग (वैक्यूम बबल), और एक ऑपरेटिंग तंत्र भाग होता है।
सर्किट ब्रेकर बॉडी एक प्रवाहकीय सर्किट, एक इन्सुलेशन प्रणाली, सील और एक शेल से बनी होती है। समग्र संरचना तीन चरण वाला सामान्य बॉक्स प्रकार है। प्रवाहकीय लूप का निर्माण इनकमिंग और आउटगोइंग लाइन प्रवाहकीय ध्रुवों, इनकमिंग और आउटगोइंग लाइन इन्सुलेशन समर्थन, प्रवाहकीय क्लिप और वैक्यूम आर्क बुझाने वाले कक्ष के नरम कनेक्शन को जोड़कर किया जाता है।
तंत्र विद्युत ऊर्जा भंडारण, विद्युत उद्घाटन और समापन है, और इसमें मैन्युअल कार्य भी है। संपूर्ण संरचना क्लोजिंग स्प्रिंग्स, ऊर्जा भंडारण प्रणाली, ओवरकरंट रिलीज, खोलने और बंद करने वाले कॉइल, मैन्युअल उद्घाटन और समापन सिस्टम, सहायक स्विच, ऊर्जा भंडारण संकेतक और अन्य घटकों से बनी है।
काम के सिद्धांत
जब एक वैक्यूम सर्किट ब्रेकर शून्य के माध्यम से प्रवाहित करने के लिए उच्च निष्ठा वायु धारा का उपयोग करता है, तो प्लाज्मा तेजी से फैलता है और चाप को बुझा देता है, जिससे धारा को काटने का उद्देश्य पूरा हो जाता है।
क्रिया सिद्धांत
ऊर्जा भंडारण प्रक्रिया: जब ऊर्जा भंडारण मोटर 14 को बिजली की आपूर्ति से जोड़ा जाता है, तो मोटर घूमने के लिए सनकी पहिये को चलाती है, और सनकी पहिये के बगल में रोलर 10 क्रैंक आर्म 9 और कनेक्टिंग प्लेट 7 को स्विंग करने के लिए चलाता है, ऊर्जा भंडारण पावल 6 को स्विंग करने के लिए धकेलता है, जिससे रैचेट 11 घूमता है। जब रैचेट 11 पर पिन ऊर्जा भंडारण शाफ्ट स्लीव 32 की प्लेट के खिलाफ होता है, तो दोनों एक साथ चलते हैं, जिससे ऊर्जा भंडारण शाफ्ट स्लीव 32 पर लटकने वाला क्लोजिंग स्प्रिंग 21 लंबा हो जाता है। ऊर्जा भंडारण स्थिति को बनाए रखने के लिए ऊर्जा भंडारण शाफ्ट स्लीव 32 को पोजिशनिंग पिन 13 द्वारा तय किया गया है। उसी समय, ऊर्जा भंडारण शाफ्ट स्लीव 32 पर क्रैंक आर्म ऊर्जा भंडारण मोटर 14 की बिजली आपूर्ति में कटौती करने के लिए यात्रा स्विच 5 को धक्का देता है, और ऊर्जा भंडारण पंजा को रैचेट व्हील से विश्वसनीय रूप से अलग करने के लिए उठाया जाता है।
समापन संचालन प्रक्रिया: जब तंत्र समापन संकेत प्राप्त करता है (स्विच डिस्कनेक्ट और संग्रहीत ऊर्जा स्थिति में है), समापन इलेक्ट्रोमैग्नेट 15 के लौह कोर को नीचे की ओर खींचा जाता है, और ऊर्जा भंडारण रखरखाव जारी करने के लिए पोजिशनिंग घटक 13 को वामावर्त घुमाने के लिए खींचा जाता है। समापन स्प्रिंग 21 ऊर्जा भंडारण शाफ्ट स्लीव 32 को वामावर्त घुमाने के लिए चलाता है, और इसका कैम कनेक्टिंग प्लेट 29 और रॉकर आर्म 27 को स्थानांतरित करने के लिए ट्रांसमिशन शाफ्ट स्लीव 30 को दबाता है, जिससे रॉकर आर्म 27 आधे शाफ्ट 25 पर झुक जाता है, जिससे तंत्र बंद अवस्था में हो जाता है। इस बिंदु पर, इंटरलॉकिंग डिवाइस 28 पोजिशनिंग घटक को लॉक कर देता है, पोजिशनिंग बुल को वामावर्त घूमने से रोकता है, तंत्र लिंकेज के उद्देश्य को प्राप्त करता है और यह सुनिश्चित करता है कि तंत्र को बंद स्थिति में बंद नहीं किया जा सकता है।
ओपनिंग ऑपरेशन प्रक्रिया: सर्किट ब्रेकर बंद होने के बाद, ओपनिंग इलेक्ट्रोमैग्नेट एक सिग्नल प्राप्त करता है, आयरन कोर अंदर खींचता है, और ओपनिंग रिलीज 19 में शीर्ष रॉड ऊपर की ओर बढ़ता है, जिससे रिलीज शाफ्ट 16 घूमता है, शीर्ष रॉड 18 ऊपर की ओर बढ़ता है, झुकने वाली प्लेट 26 को धक्का देता है और आधा शाफ्ट 25 को वामावर्त घुमाने के लिए चलाता है।
आधा अक्ष 25 और रॉकर आर्म 27 जारी किए जाते हैं, और ओपनिंग स्प्रिंग की कार्रवाई के तहत, सर्किट ब्रेकर ओपनिंग ऑपरेशन पूरा करता है
पर्यावरण आवश्यकताएं
A. ऊंचाई 1000 मीटर से अधिक नहीं होगी;
बी. पर्यावरण तापमान, अधिकतम तापमान + 40 डिग्री, अधिकतम तापमान 15 डिग्री (केवल - 30 डिग्री भंडारण की अनुमति);
सी. पर्यावरणीय आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता 95% है, और मासिक औसत सापेक्ष आर्द्रता 90% से कम है, दैनिक औसत संतृप्त वाष्प दबाव तीक्ष्णता 2.2 * 10 ^ 3 एमपीए थी
दैनिक औसत संतृप्त वाष्प दबाव तीक्ष्णता 1.8 * 10 ^ 3 एमपीए थी
डी. कोई आग नहीं, कोई खतरनाक ड्रेसिंग नहीं, कोई गंभीर संदूषण नहीं, कोई रासायनिक फ़ूजी नहीं और कोई हिंसक कंपन नहीं।
यदि उपयोग की विशेष शर्तें हैं, तो ऑर्डर करते समय कृपया निर्माता को सूचित करें।
ऑपरेटिंग तंत्र स्प्रिंग ऊर्जा भंडारण प्रकार, उन्नत और उचित कुशनिंग डिवाइस को अपनाता है, खुलने का कोई पलटाव नहीं होता है, जो खुलने के प्रभाव और कंपन को कम करता है।
उत्पाद फोटो
मुख्य तकनीकी पैरामीटर:
नहीं | वस्तु | इकाइयों | तकनीकी मापदंड | ||
1 | रेटेड वोल्टेज | के.वी | 12 | ||
2 | रेटेड कम - अवधि की बिजली आवृत्ति वोल्टेज का सामना करती है | 42/48(इंटरफेज़, ग्राउंड/फ्रैक्चर) | |||
3 | रेटेड बिजली आवेग वोल्टेज का सामना करता है | 42/48(इंटरफेज़, ग्राउंड/फ्रैक्चर) | |||
4 | रेटेड आवृत्ति | हर्ट्ज | 50 | ||
5 | वर्तमान मूल्यांकित | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए | 20/25 | 31.5 | 40 |
7 | रेटेड कम समय तक वोल्टेज झेलने में | 20/25 | 31.5 | 40 | |
8 | रेटेड शॉर्ट सर्किट अवधि | S | 4 | ||
9 | रेटेड शिखर धारा का सामना करता है | के.ए | 50/63 | 80 | 100 |
10 | रेटेड शॉर्ट सर्किट क्लोजिंग करंट | 50/63 | 80 | 100 | |
11 | सेकेंडरी सर्किट पावर फ़्रीक्वेंसी वोल्टेज का सामना करती है (1 मिनट) |
2000 | |||
12 | रेटेड सिंगल/बैक टू बैक कैपेसिटर ग्रुप ब्रेकिंग करंट | A | 630/400(40kA:800/400) | ||
13 | रेटेड कैपेसिटर बैंक क्लोजिंग करंट | 12.5 (आवृत्ति इससे अधिक नहीं है) | |||
14 | यांत्रिक जीवन | के.ए | 20000 | ||
15 | रेटेड करंट ब्रेकिंग टाइम (विद्युत जीवन) | 20000 | |||
16 | रेटेड शॉर्ट सर्किट करंट ब्रेकिंग टाइम | टाइम्स | 50(40KA 30 से कम या उसके बराबर) | ||
17 | गतिशील और स्थैतिक संपर्क संचयी मोटाई पहनने की अनुमति देते हैं | मिमी | 3 | ||
18 | ऊर्जा भंडारण का समय | s | 10 से कम या उसके बराबर | ||
19 | संपर्क खोलने की दूरी | मिमी
| 11±1 | ||
20 | ओवरट्रैवल | 3.5±0.5 | |||
21 | संपर्क बंद होने का बाउंस समय | एमएस
| 2 से कम या उसके बराबर(40KA 3 से कम या उसके बराबर) | ||
22 | तीन-चरण विभाजन/बंद अवधि | 2 से कम या उसके बराबर | |||
23 | औसत खुलने की गति (संपर्कों को -8 मिमी द्वारा अलग किया जाता है) | m/s
| 1.2±0.2 | ||
24 | मुख्य प्रवाहकीय लूप प्रतिरोध | 0.6±0.2 | |||
25 | मुख्य प्रवाहकीय लूप प्रतिरोध | μΩ | 50(630ए) से कम या इसके बराबर) 45(1250ए) से कम या इसके बराबर 40 से कम या उसके बराबर (1600,2000ए) 35 से कम या उसके बराबर (2500ए या अधिक) | ||
26 | रेटेड ऑपरेशन अनुक्रम | 0-0.3s-Co-180s-Co | |||
